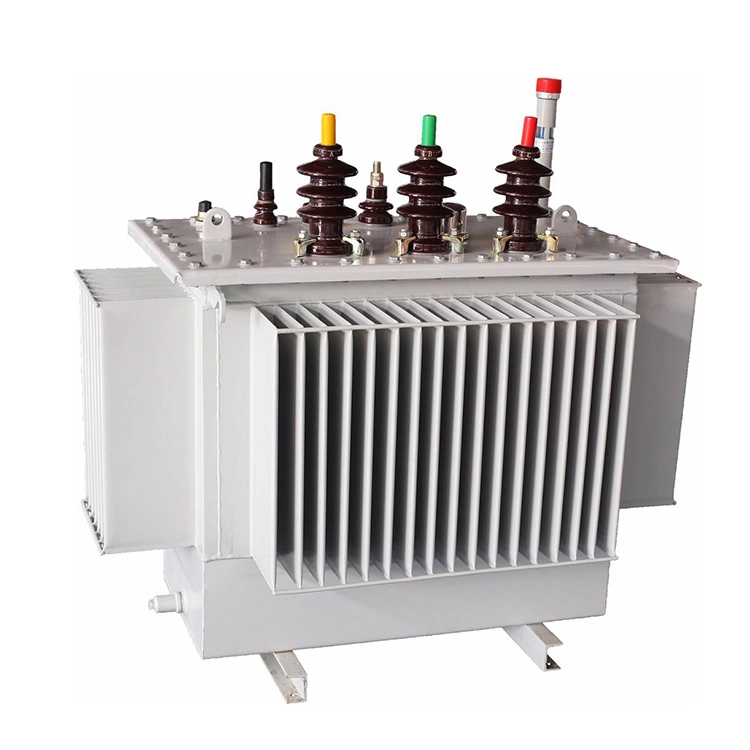

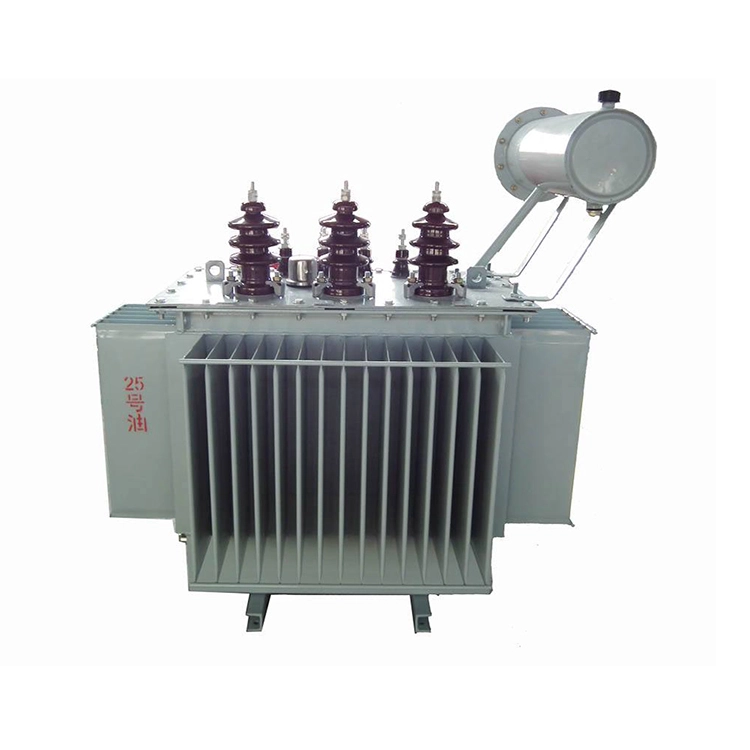

Trasformatore a bagno d'olio serie S13 con avvolgimento in rame da 200 kva

Trasformatori di potenza in olio: caratteristiche, applicazioni e considerazioni sulla selezione

I trasformatori di potenza immersi in olio serie S13 con avvolgimento in rame da 200 kva sono ampiamente utilizzati nelle moderne reti elettriche. La funzione principale di un trasformatore immerso in olio è convertire i livelli di tensione e distribuire l'energia elettrica in modo efficiente a diversi tipi di carichi. Funzionando secondo il principio dell'induzione elettromagnetica, i trasformatori immersi in olio serie S13 con avvolgimento in rame da 200 kVA possono aumentare o diminuire la tensione di corrente alternata secondo necessità, per renderli adatti a un'ampia gamma di applicazioni in servizi energetici, impianti industriali e sistemi agricoli. Il loro design combina raffreddamento efficace, isolamento affidabile e lunga durata, consentendo loro di funzionare sia in ambienti interni che esterni.

Principi tecnici e componenti principali

Gli elementi principali di un trasformatore immerso in olio serie S13 con avvolgimento in rame da 200 kva sono il nucleo magnetico, gli avvolgimenti e l'olio isolante. Il nucleo è generalmente realizzato con laminazioni di acciaio al silicio di alta qualità disposti in modo da ridurre le perdite per correnti parassite e migliorare le prestazioni magnetiche. A seconda dei requisiti di progettazione, gli avvolgimenti possono essere realizzati con conduttori in rame e sono configurati in bobine ad alta e bassa tensione.

La vasca del trasformatore è riempita con olio isolante, che svolge due importanti funzioni. Fornisce isolamento elettrico tra i componenti sotto tensione allontanando allo stesso tempo il calore dagli avvolgimenti e dal nucleo. Il calore generato durante il funzionamento viene trasferito attraverso l'olio e quindi dissipato attraverso la superficie del serbatoio nell'aria circostante. Questo processo di raffreddamento aiuta a mantenere temperature operative stabili e supporta l'affidabilità a lungo termine. La custodia è progettata per impedire l'ingresso di polvere e oggetti estranei, garantendo un funzionamento sicuro in una varietà di ambienti.

Caratteristiche prestazionali e applicazioni tipiche

I trasformatori immersi in olio sono disponibili in un'ampia gamma di capacità, comunemente comprese potenze nominali da 25 kVA a 4000 kVA. Le configurazioni tipiche di tensione possono includere un lato ad alta tensione valutato a 10 kV e un lato a bassa tensione valutato a 400 V. I valori di impedenza e le perdite di carico variano in base alla capacità del trasformatore e ai requisiti di progettazione.

I trasformatori immersi in olio serie S13 con avvolgimento in rame da 200 kva sono progettati per funzionare in condizioni ambientali impegnative, che comprendono sia regioni a bassa che ad alta temperatura. La loro configurazione trifase soddisfa i requisiti dei sistemi di alimentazione industriale, mentre la forte compatibilità elettromagnetica aiuta a ridurre al minimo le interferenze con le apparecchiature vicine.

Le applicazioni comuni includono sottostazioni di servizi pubblici, reti di distribuzione industriale, stazioni di irrigazione agricola, edifici commerciali e altre strutture che richiedono un'alimentazione elettrica affidabile e stabile.

Vantaggi tecnici e caratteristiche di sicurezza

Rispetto ai trasformatori di tipo a secco, i trasformatori immersi in olio serie S13 con avvolgimento in rame da 200 kva offrono numerosi vantaggi distinti. L'olio isolante fornisce una rigidità dielettrica maggiore rispetto all'aria, il che consente un design elettrico più compatto pur mantenendo prestazioni di isolamento affidabili. Inoltre, l'olio assorbe e trasferisce il calore in modo più efficace. Aiuta a ridurre lo stress termico e a prolungare la vita delle apparecchiature.

La protezione dall’umidità è un altro vantaggio importante. L'olio circonda i componenti interni e agisce come una barriera contro l'umidità, il che rende i trasformatori immersi in olio particolarmente adatti per aree con livelli di umidità elevati.

Dal punto di vista della sicurezza, i serbatoi dei trasformatori sono comunemente dotati di dispositivi di limitazione della pressione. Se un guasto interno provoca un aumento della pressione oltre un limite di sicurezza, il dispositivo rilascia automaticamente la pressione in eccesso per proteggere l'apparecchiatura da gravi danni. Wenzhou XiFa Electrical Power Equipment Co., Ltd offre anche progetti personalizzati, che includono diverse configurazioni di nucleo e materiali di avvolgimento, per soddisfare requisiti di installazione speciali o caratteristiche di carico uniche.

Selezione e considerazioni operative

La scelta del trasformatore immerso in olio appropriato inizia con un'attenta valutazione del carico previsto. Ad esempio, gli impianti che alimentano motori di grandi dimensioni spesso richiedono capacità aggiuntiva per far fronte alle correnti di avviamento e alle espansioni future. È necessario considerare anche le condizioni ambientali quando si sceglie il design dell'involucro e il livello di protezione, in particolare per installazioni esterne esposte a pioggia, polvere o condizioni atmosferiche avverse.

La manutenzione regolare è essenziale per un funzionamento affidabile. Le condizioni dell'olio isolante devono essere monitorate periodicamente, compresi i controlli del contenuto di umidità e della degradazione chimica. Quando la qualità dell'olio scende al di fuori dei limiti accettabili, è necessario intraprendere azioni correttive come la sostituzione o la rigenerazione dell'olio.

Per periodi prolungati di stoccaggio o di arresto, sono necessarie misure di conservazione adeguate per proteggere il trasformatore dall'ingresso di umidità. Durante qualsiasi attività di ispezione o manutenzione, l'apparecchiatura deve essere completamente isolata dall'alimentazione e devono essere seguite procedure di sicurezza adeguate per prevenire rischi elettrici.

Con le loro eccellenti proprietà di isolamento, prestazioni di raffreddamento efficienti e affidabilità comprovata, i trasformatori di potenza immersi in olio continuano a svolgere un ruolo fondamentale nel garantire una distribuzione dell'energia stabile ed efficiente in un'ampia varietà di settori e progetti infrastrutturali in tutto il mondo.

Specifica tecnica:
