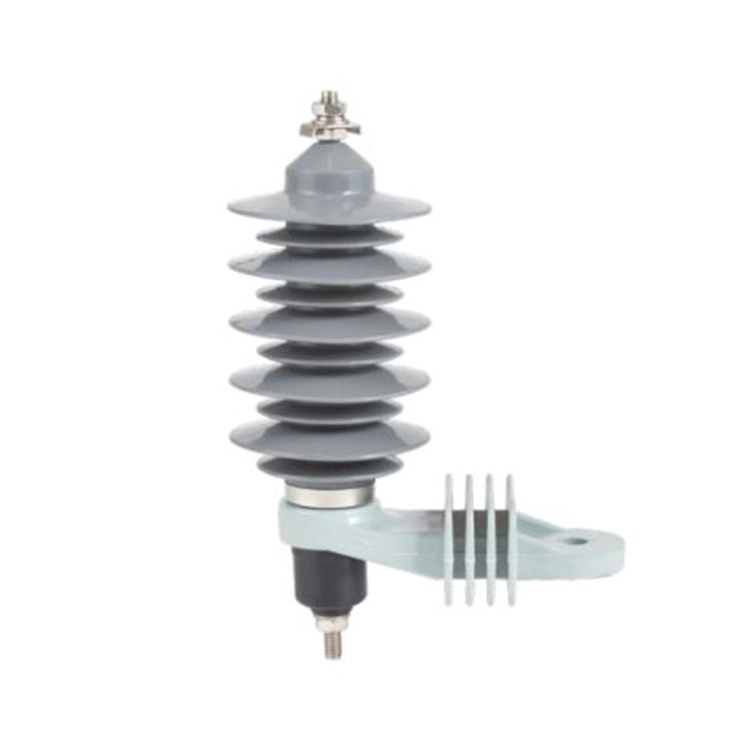

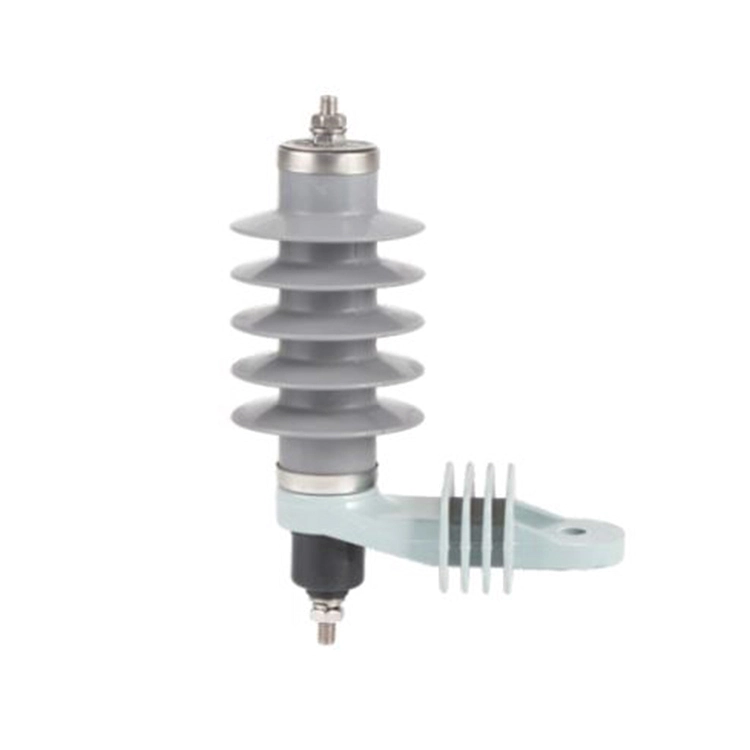

Lo scaricatore di fulmini all'ossido di zinco da 11 kV è un dispositivo di protezione critico utilizzato nelle sottostazioni e nella rete elettrica di distribuzione. È progettato per salvaguardare trasformatori di distribuzione, quadri elettrici e cavi da fulmini e sovratensioni di manovra.
Adottando la tecnologia avanzata del varistore ZnO, lo scaricatore di illuminazione all'ossido di zinco da 11 kV nella sottostazione presenta eccellenti caratteristiche non lineari, risposta rapida e bassa tensione residua. Garantisce una protezione affidabile da sovratensione senza generare corrente secondaria a frequenza di rete.
Disponibile con alloggiamento in porcellana o gomma siliconica, ilScaricatore di fulmini all'ossido di zinco 11kvnella sottostazione offre idrofobicità superiore, resistenza all'inquinamento e lunga durata. È adatto per installazione interna ed esterna in sottostazioni, impianti industriali e sistemi di energia rinnovabile.
Scaricatore di sovratensione da 3 a 10 kV:
|
Modalità |
Noi |
Ur |
Uc |
U1mA |
Contro |
VL |
Vsw |
LD (2ms) |
HC (4/10μs) |
|
|
kV(valore efficace) |
≮kV |
≯kV |
A |
kA |
||||
|
YH5WS-5/15 |
3 |
5 |
4.0 |
7.5 |
15.5 |
13.5 |
12.8 |
150 |
65 |
|
YH5WS-10/30 |
6 |
10 |
8.0 |
14.4 |
31.0 |
30 |
27 |
150 |
65 |
|
YH5WS-17/50 |
10 |
17 |
13.6 |
24 |
51.5 |
50 |
45 |
150 |
65 |
| Noi | Tensione nominale del sistema |
| Ur | Tensione nominale dello scaricatore |
| Uc | Tensione operativa continua |
| U1mA | Tensione di riferimento CC a 1 mA |
| Contro | Tensione residua a impulso di corrente ripida; |
| VL | Tensione residua dell'impulso di fulmine |
| Vsw | Tensione residua di impulso di commutazione |
| LD | Resistenza agli impulsi di corrente di lunga durata |
| HC | Resistenza agli impulsi di corrente elevata |
D: Perché in una sottostazione è necessario uno scaricatore di fulmine all'ossido di zinco da 11 kV?
R: Le sottostazioni sono punti critici nella rete di distribuzione elettrica e apparecchiature come trasformatori di distribuzione, interruttori automatici di media e bassa tensione e sbarre collettrici sono soggetti a danni dovuti a sovratensioni transitorie. Lo scaricatore di fulmini all'ossido di zinco da 11 kV devia queste sovratensioni in modo sicuro a terra, prevenendo guasti all'isolamento, guasti alle apparecchiature e potenziali rischi di incendio nelle sottostazioni da 11 kv.
D: Come funziona uno scaricatore di fulmine all'ossido di zinco da 11 kV nella sottostazione?
R: Quando si verifica una sovratensione, la resistenza del varistore all'ossido di zinco diminuisce, consentendo allo scaricatore di fulmini all'ossido di zinco da 11 kv di condurre la sovracorrente a terra. Una volta che la sovratensione si dissipa e la tensione ritorna a livelli normali, la resistenza dello scaricatore di fulmine all'ossido di zinco da 11 kV aumenta, bloccando efficacemente qualsiasi ulteriore flusso di corrente e proteggendo le apparecchiature collegate.
D: Come deve essere installato uno scaricatore all'ossido di zinco da 11kV in una sottostazione?
R: L'installazione di un set di scaricatori all'ossido di zinco da 11 kV nella sottostazione deve seguire le linee guida del produttore e gli standard del settore. Le considerazioni chiave includono quanto segue:
Messa a terra adeguata: garantire un percorso a bassa resistenza verso terra per facilitare un'efficace dissipazione delle sovratensioni.
Orientamento corretto: installare il parafulmine all'ossido di zinco da 11 kV nella polarità corretta per garantire il corretto funzionamento.
Spazio libero: mantenere uno spazio adeguato per evitare scariche elettriche e garantire la sicurezza.
Accessibilità: Posizione per facile ispezione e manutenzione.
