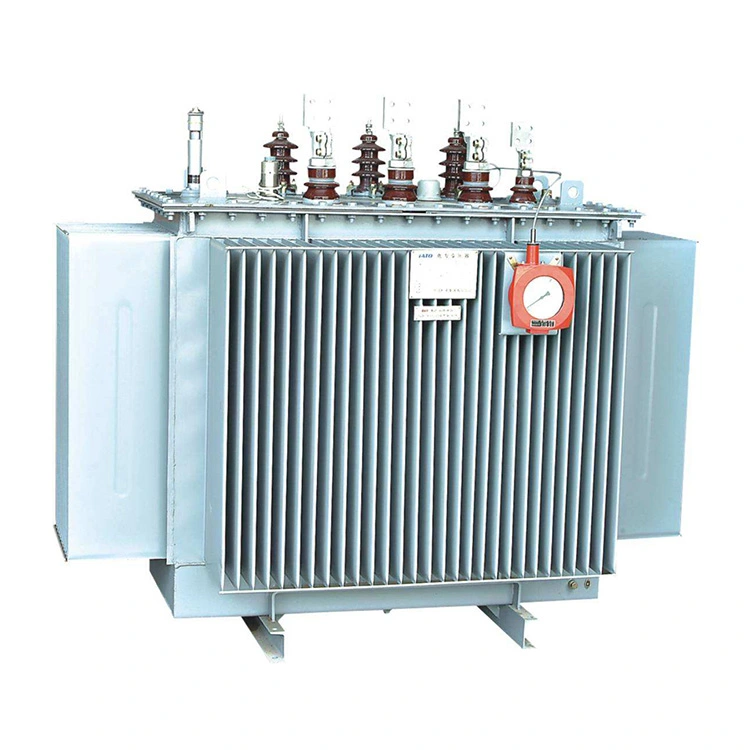

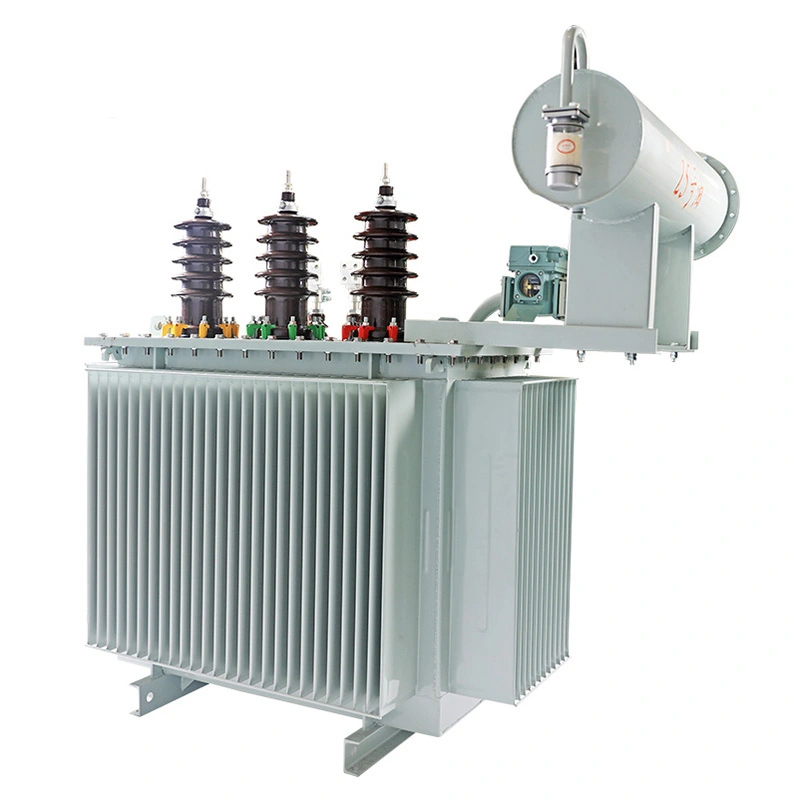

Trasformatore di potenza di distribuzione 1000kva da 11 a 33kv

Il trasformatore di potenza di distribuzione da 1000 kva da 11 a 33 kv è un'apparecchiatura elettrica chiave a media tensione, prodotta in linea con gli standard IEC 60076 e GB 1094. Converte la potenza in ingresso di 11 kV in uscita di 33 kV, realizzando la trasmissione di energia tra livelli di tensione, ampiamente utilizzata nei parchi industriali, nelle centrali elettriche, nel potenziamento della rete rurale e nelle grandi imprese industriali.

Adottando il gruppo vettoriale YNd11, il nucleo in acciaio al silicio CRGO e gli avvolgimenti in rame puro, il trasformatore di potenza di distribuzione da 1000 kva da 11 a 33 kv presenta un basso consumo energetico, una forte capacità di sovraccarico e prestazioni stabili. Con una regolazione della tensione senza carico di ±2×2,5%, garantisce un'uscita stabile e la sua struttura sigillata ermeticamente si adatta all'installazione interna ed esterna, fornendo un supporto di alimentazione affidabile per vari scenari.

Il trasformatore di potenza di distribuzione da 1000 kva da 11 a 33 kv viene utilizzato principalmente negli scenari di aumento della tensione delle reti elettriche a media tensione.

I suoi campi di applicazione specifici includono:

1. Parchi industriali, grandi imprese industriali e minerarie: convertire l'energia da 11 kv generata dalle proprie centrali elettriche o ottenuta dalla rete elettrica in energia ad alta tensione da 33 kv per la trasmissione interna di energia e l'alimentazione di apparecchiature di grandi dimensioni.

2.Centrali elettriche e sottostazioni: utilizzate come apparecchiature di aumento di tensione per gruppi elettrogeni, convertendo l'energia a bassa tensione generata dai generatori in energia ad alta tensione da 33 kv e collegandola alla rete elettrica a media tensione.

3. Aggiornamento della rete elettrica rurale: aumentare il livello di tensione della rete elettrica rurale, ridurre le perdite di trasmissione e garantire la stabilità dell'alimentazione elettrica rurale.

4. Grandi cantieri e progetti di alimentazione temporanea: fornire energia stabile ad alta tensione da 33 kv per grandi macchine edili e sistemi di alimentazione temporanea.

Parametro tecnico:

D: Quali sono gli standard di manutenzione per l'olio del trasformatore? Quando è necessario il rifornimento o la sostituzione dell'olio?

R: Questo trasformatore di potenza di distribuzione da 1000 kva da 11 a 33 kv adotta una struttura completamente sigillata. In condizioni di funzionamento normale senza perdite d'olio, non è necessario un frequente rabbocco dell'olio.

Linee guida per la manutenzione: prelevare campioni per testare l'olio del trasformatore ogni 1 o 2 anni e testare la tensione di rottura, il contenuto di umidità e il valore di acidità. Se il livello dell'olio è inferiore alla scala standard, il colore dell'olio è scuro e torbido, il contenuto di umidità supera lo standard o la resistenza dell'isolamento diminuisce, è necessario un tempestivo rabbocco dell'olio o una sostituzione complessiva dell'olio. È severamente vietato mescolare oli per trasformatori di marche diverse o di produttori diversi. Dopo la sostituzione dell'olio, è necessario uno scarico accurato per evitare errori di scarico locali causati da bolle d'aria nell'olio.

D: Qual è il valore di impedenza di cortocircuito standard impostato per il trasformatore di alimentazione di distribuzione da 1.000 kva da 11 a 33 kv? Qual è il significato di questa impostazione?

R: L'impedenza di cortocircuito standard è fissata al 6,5%. Questo valore è lo standard nazionale e l'impostazione dello standard IEC per il trasformatore di alimentazione di distribuzione da 1.000 kva di livello da 11 a 33 kv. Non può essere modificato arbitrariamente.

L'importanza della progettazione risiede nel fatto che: in primo luogo, limita efficacemente la corrente di picco di cortocircuito durante i guasti di cortocircuito della rete, riduce l'impatto della forza elettromotrice del cortocircuito sugli avvolgimenti e sul nucleo del trasformatore ed evita guasti gravi come la deformazione dell'avvolgimento e il danneggiamento del nucleo; In secondo luogo, corrisponde alla capacità di cortocircuito della rete di media tensione, garantisce il coordinamento preciso delle impostazioni dei quadri a monte e a valle e dei dispositivi di protezione a relè, impedisce l'intervento di guasti a livello eccessivo e garantisce la stabilità dell'intero sistema di distribuzione di media tensione; In terzo luogo, controlla la velocità di regolazione della tensione del trasformatore di potenza di distribuzione da 1000 kva da 11 a 33 kv, evita un'eccessiva deviazione di tensione durante le fluttuazioni del carico e garantisce che la qualità dell'alimentazione soddisfi gli standard.
