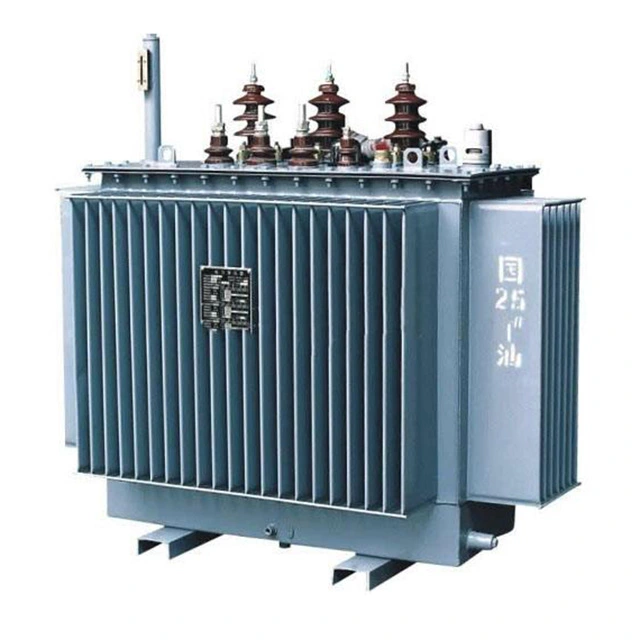

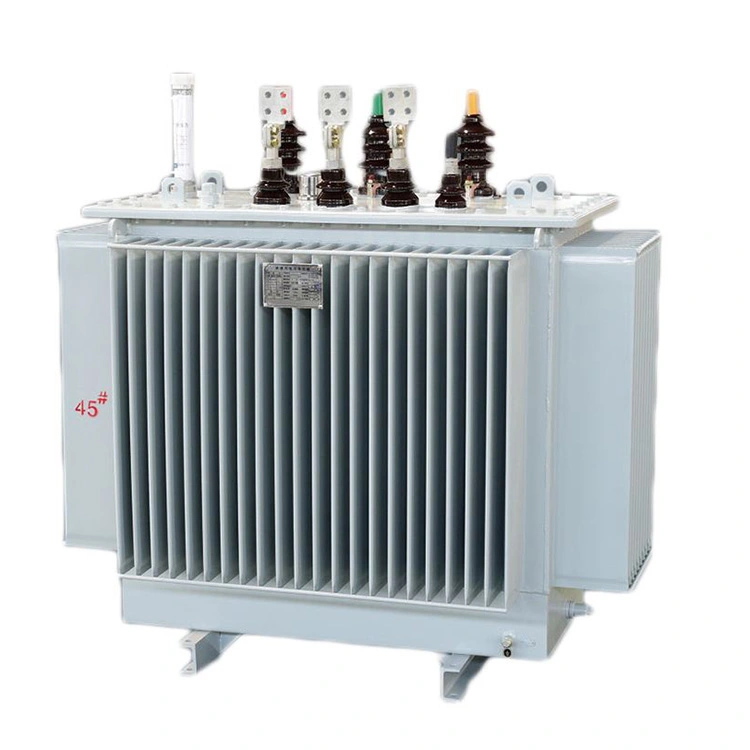

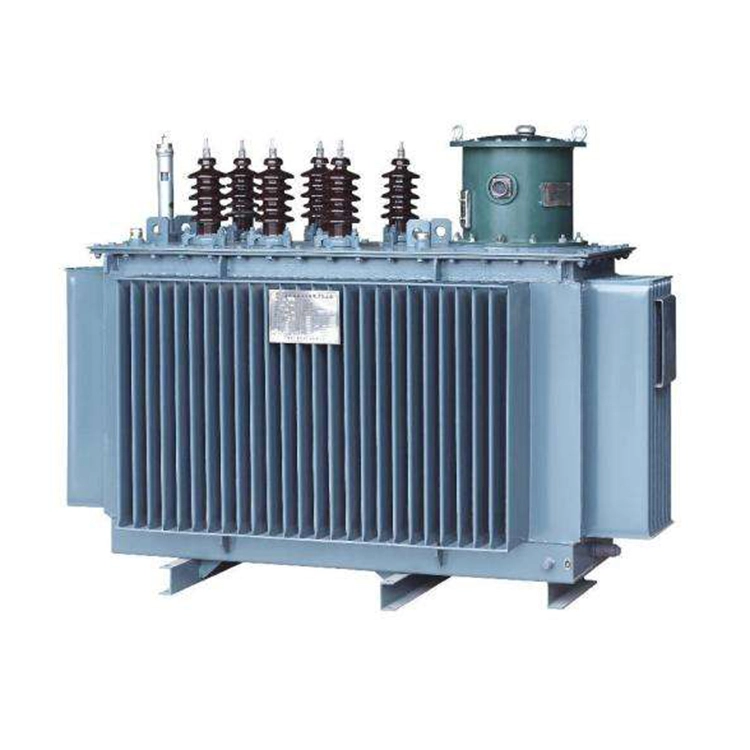

Un trasformatore di distribuzione montato su palo da 10 Kv 500 kva è un trasformatore trifase di tipo esterno in bagno d'olio, installato direttamente sui pali delle utenze per ridurre la tensione media da 10 kV a bassa tensione da 400 V (da linea a linea) per la distribuzione di energia residenziale, commerciale e industriale leggera. È caratterizzato da un design compatto, serbatoio completamente sigillato, basse perdite, bassa rumorosità e manutenzione minima, conforme agli standard IEC 60076 e GB/T 1094.
Costruito per garantire durabilità ed efficienza, il trasformatore di distribuzione montato su palo da 10 kV e 500 kVA adotta un design compatto e salvaspazio che elimina la necessità di sottostazioni dedicate, riducendo significativamente i costi di costruzione civile e di installazione. La struttura del serbatoio ondulato completamente sigillata impedisce perdite di olio e ingresso di umidità, garantendo un funzionamento esente da manutenzione e una durata di oltre 20 anni in condizioni normali.
Progettato con nucleo in acciaio al silicio a bassa perdita di grado S11 e avvolgimenti in rame ad alta conduttività, il trasformatore di distribuzione montato su palo da 10 kV 500 kVA può ottenere basse perdite a vuoto e a carico, il che è favorevole a ridurre il consumo energetico operativo e i costi delle utenze a lungo termine. Il suo livello di rumore è controllato al di sotto di 55 dB, rendendolo ecologico per le aree residenziali.
| Articolo | Specifica |
| Capacità nominata | 500 kVA |
| Tensione primaria | 10 kV (±5% presa fuori circuito) |
| Tensione secondaria | 0,4 kV(400 V) |
| Fase/Frequenza | Trifase,50 Hz |
| Gruppo vettori | Dyn11(standard)/Yyn0 |
| Metodo di raffreddamento | ONAN (Olio Naturale Aria Naturale) |
| Livello di isolamento | Alta tensione:Li75/Ac28;LV:Ac3 |
| Perdita senza carico | ≤680 W (S11)/≤580 W(S13) |
| Perdita di carico (75°℃) | ≤5.150 W(Din11) |
| Impedenza di cortocircuito | 4%-4,5% (standard) |
Il trasformatore di distribuzione montato su palo da 10 kV 500 kVA è progettato per l'installazione diretta su pali in cemento o acciaio, risparmiando la necessità di spazio a terra. La sua configurazione compatta ottimizzata e il peso ridotto semplificano il trasporto e l'installazione in loco, riducendo significativamente i costi di ingegneria civile e di costruzione per i progetti di distribuzione. Il design è progettato per resistere alle sollecitazioni meccaniche del montaggio su palo, garantendo sicurezza a lungo termine anche in caso di carichi di vento e vibrazioni.
Dotato della tecnologia core a basse perdite della serie S11, il trasformatore di distribuzione montato su palo da 10 kV 500 kVA offre perdite a vuoto e a carico inferiori del 10-20% rispetto ai modelli convenzionali. Utilizzando nuclei in acciaio al silicio a grani orientati laminati a freddo e avvolgimenti in rame avvolti di precisione, riduce al minimo lo spreco di energia durante il funzionamento sia a carico pieno che parziale. Ciò si traduce in costi operativi ridotti, minori emissioni di carbonio e una migliore efficienza complessiva.
Il design del serbatoio completamente sigillato e saldato impedisce perdite di olio, ingresso di umidità e contaminazione da polvere o detriti. Ciò elimina la necessità di manutenzione ordinaria, garantendo prestazioni costanti e una durata di oltre 20 anni in condizioni operative normali. Il serbatoio di stoccaggio ondulato funge anche da sistema di raffreddamento integrato, in grado di dissipare in modo efficiente il calore e fornire un ambiente completamente sigillato per l'olio del trasformatore.
Costruito con elevata resistenza meccanica al cortocircuito, il trasformatore di distribuzione montato su palo da 10 kV 500 kVA è progettato per resistere alle correnti di guasto senza deformazioni o guasti. Il suo design a bassa rumorosità, controllato al di sotto di 55 dB, garantisce un impatto ambientale minimo nelle aree residenziali e urbane. L'eccellente stabilità termica e un ampio intervallo di temperature operative (da -25°C a +40°C) lo rendono adatto a diverse condizioni esterne, tra cui elevata umidità, pioggia battente e sbalzi di temperatura estremi.
1.Reti di distribuzione urbane e rurali.
2. Aree residenziali, distretti commerciali, piccole fabbriche.
3.Sistemi energetici rinnovabili.
