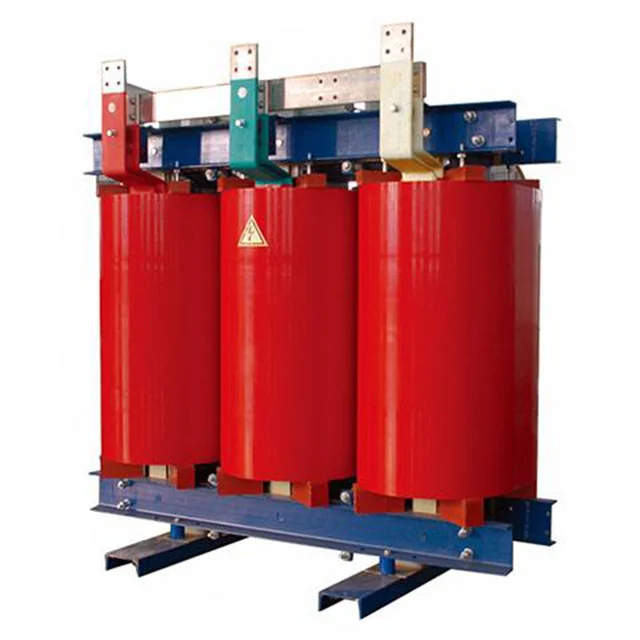

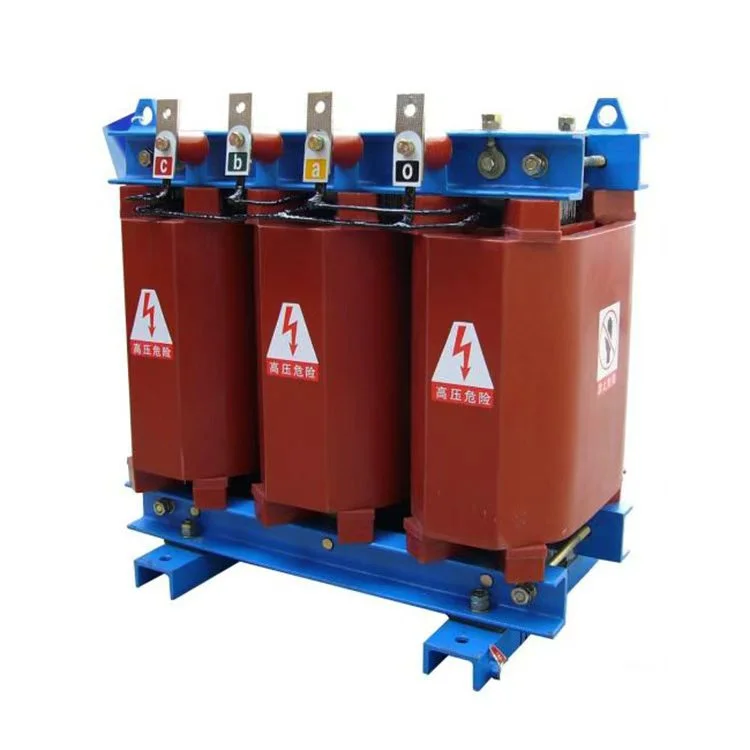

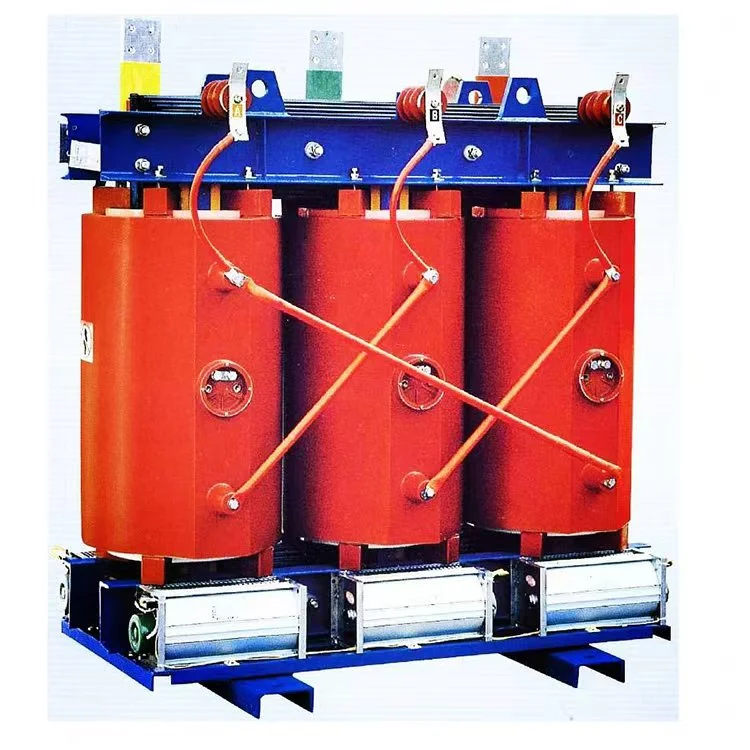

Trasformatore step down di tipo secco in rame da 160 KVA 6,6 kV 440 V

Il metodo di cablaggio del trasformatore step-down di tipo secco in rame da 160 kVA 6,6 kV 440 V

Cortocircuita i terminali di ingresso e di uscita del trasformatore, quindi utilizza un megaohmmetro per testare la resistenza di isolamento tra i terminali in cortocircuito e il filo di terra. Quando si utilizza un megaohmmetro da 1000 V, il valore della resistenza deve essere maggiore di 2 MΩ.

La sezione trasversale dei cavi di alimentazione in ingresso e in uscita deve soddisfare i requisiti nominali attuali. Si consiglia di configurare la densità di corrente su 2–2,5 A per mm².

Collega i cavi di alimentazione trifase in ingresso e in uscita in base ai colori delle sbarre collettrici sulla morsettiera del trasformatore: giallo alla fase A, verde alla fase B e rosso alla fase C. Il cavo neutro deve essere collegato al terminale neutro del trasformatore step-down di tipo secco in rame da 160 kVA 6,6 kV 440 V. Il filo di terra deve essere collegato alla custodia del trasformatore. Controllare il cablaggio di ingresso e uscita per assicurarsi che sia corretto.

Per prima cosa, energizzare il trasformatore step-down di tipo secco in rame da 160 kVA 6,6 kV 440 V in condizioni di assenza di carico, osservare e misurare se le tensioni di ingresso e di uscita soddisfano i requisiti. Allo stesso tempo, verificare l'eventuale presenza di condizioni anomale all'interno dell'unità, come rumori insoliti, archi elettrici, odori strani, ecc. Se viene rilevata qualsiasi anomalia, scollegare immediatamente l'alimentazione in ingresso.

Una volta completato il test senza carico e tutto è tornato normale, è possibile collegare il carico.

Parametri del prodotto:

Domande frequenti sul trasformatore step-down di tipo secco in rame da 160 kVA 6,6 kV 440 V

D: Questo trasformatore può gestire il funzionamento a 60 Hz?

R: Sì. Può essere progettato per doppia frequenza 50/60 Hz. Vi preghiamo di informarci al momento dell'ordine.

D: È migliore l'avvolgimento in rame o alluminio per 160 kVA?

R: Il rame offre perdite inferiori e dimensioni ridotte ma costi più elevati. L'alluminio è economico. Consigliamo il rame per cicli continui ad alto carico.

D: Qual è l'altitudine massima per la progettazione standard?

R: 1.000 m sul livello del mare. Per altitudini più elevate (ad esempio 2.000 m) si applica il declassamento. Contatta i nostri ingegneri.

D: Quanto è lungo il tempo di consegna?

R: Unità standard non personalizzata: 15-20 giorni lavorativi. Con rubinetteria/involucro personalizzato: 25–30 giorni.

Attrezzature per la produzione

Prodotto semilavorato

Custodia di protezione IP21

Nucleo del trasformatore

Avvolgimento del trasformatore

Centro prove

Laboratorio di avvolgimento
