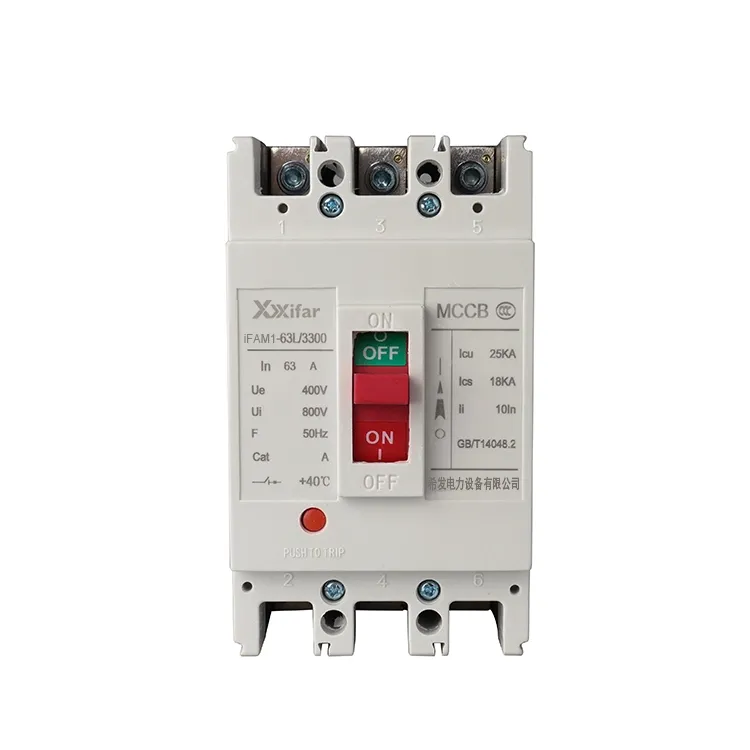

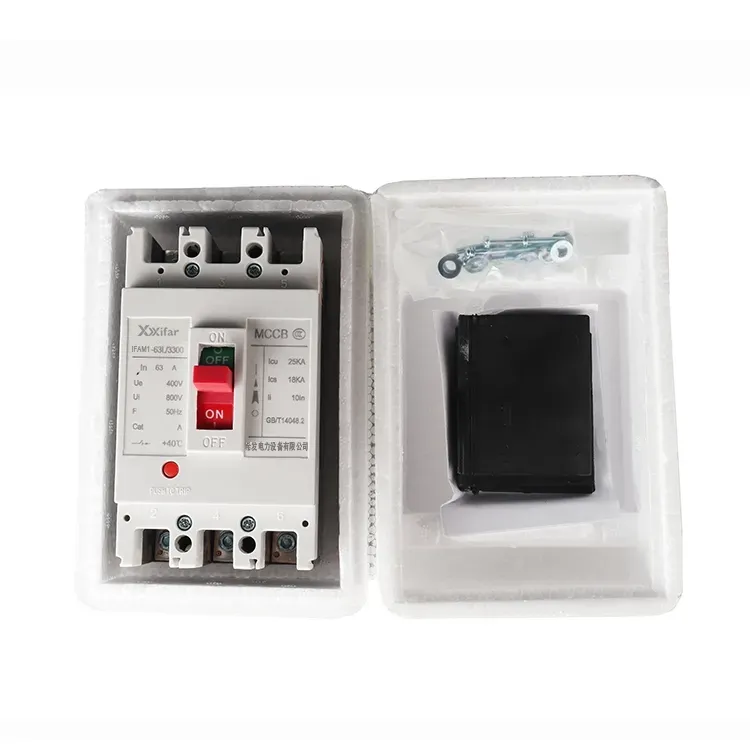

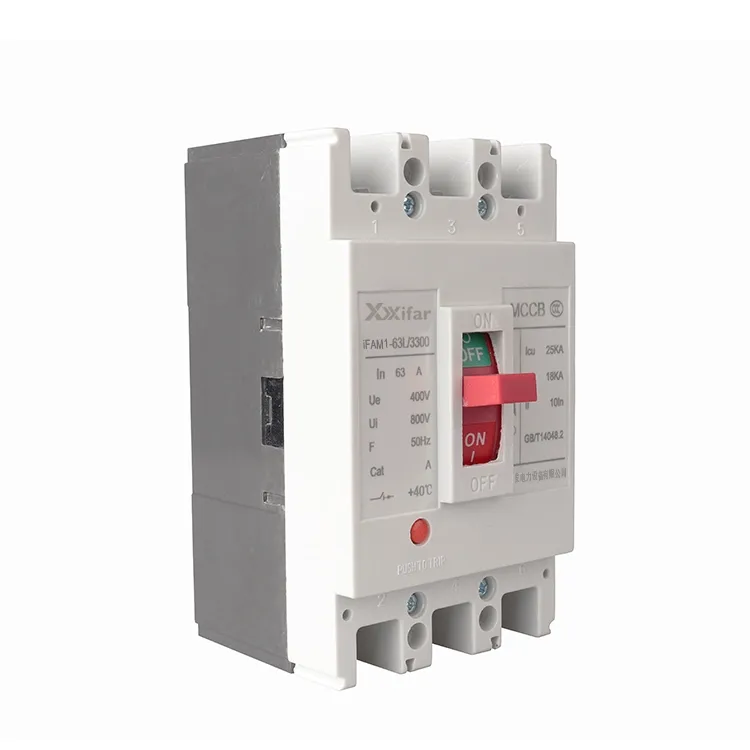

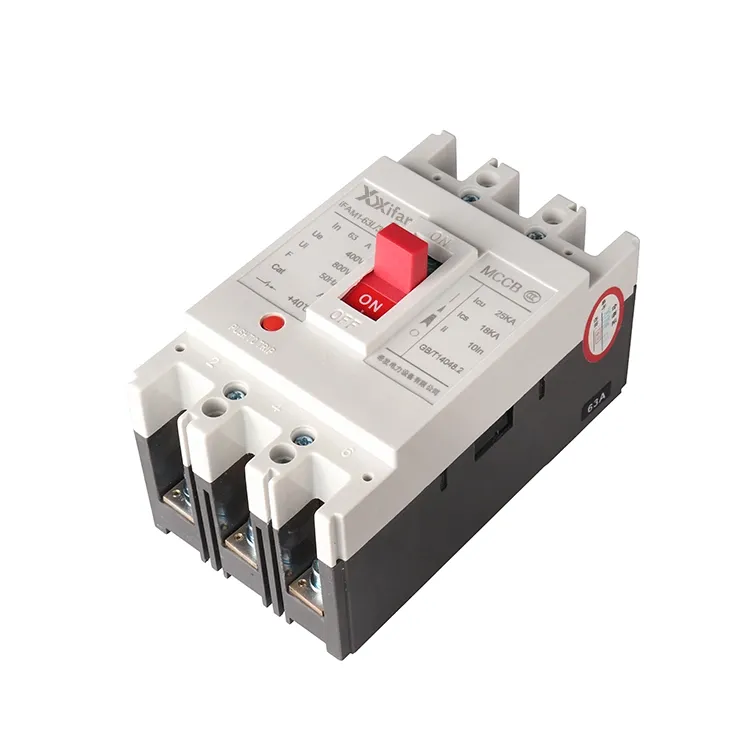

Interruttore automatico scatolato 63a 3p

Principi di funzionamento degli interruttori automatici scatolati 63a 3p

(1) Rilevamento e interruzione della corrente

All'interno dell'interruttore scatolato 63a 3p, un elemento sensibile monitora la corrente che scorre attraverso il circuito. Quando la corrente supera un livello preimpostato, genera una forza magnetica che aziona il meccanismo di sgancio. Provoca l'apertura rapida dei contatti e l'interruzione del circuito, in base al principio dell'azione elettromagnetica.

(2) Protezione termica

In condizioni di sovraccarico, l'elemento termico di un interruttore scatolato 63a 3p si riscalda. Una striscia bimetallica si piega all'aumentare della temperatura, il che a sua volta sblocca il meccanismo di sgancio e disconnette il circuito principale. Ciò impedisce il surriscaldamento e riduce il rischio di incendio causato da una sovracorrente prolungata.

(3) Sottotensione e intervento a lancio di corrente

Quando la tensione di alimentazione scende al di sotto di un certo livello, l'armatura nello sganciatore di sottotensione si diseccita, attivando il meccanismo di sgancio e aprendo il circuito. Inoltre, quando il dispositivo di sgancio viene eccitato, la sua armatura si inserisce e attiva anche lo stesso meccanismo di sgancio, scollegando il circuito principale.

Principali funzioni degli interruttori automatici scatolati 63a 3p

(1) Protezione da cortocircuito

In caso di cortocircuito la corrente aumenta bruscamente fino a raggiungere un valore molto elevato. L'interruttore automatico scatolato 63a 3p risponde quasi istantaneamente, aprendo il circuito per proteggere le apparecchiature da forti sollecitazioni elettriche.

(2) Protezione da sovraccarico

Se la corrente di carico supera il valore nominale per un periodo di tempo, l'interruttore automatico scatolato 63a 3p scatterà automaticamente. Aiuta a prevenire il surriscaldamento e danni ai cavi e alle apparecchiature collegate.

(3) Disconnessione automatica

Ogni volta che si verifica un guasto, l'interruttore scatolato 63a 3p può interrompere l'alimentazione senza intervento manuale. Inoltre, la funzione svolge un ruolo importante nella salvaguardia sia delle apparecchiature che del personale all'interno dell'impianto elettrico.

Interruttore automatico scatolato 63a 3p Parametro:

La differenza tra un interruttore automatico scatolato 63a 3p e interruttori automatici miniaturizzati

1. Potere di interruzione in cortocircuito:

Esiste una chiara differenza nella capacità di interruzione dei guasti. Gli interruttori automatici scatolati 63a 3p offrono in genere un potere di interruzione finale compreso tra circa 36 kA e 120 kA a 400 V, mentre gli interruttori automatici miniaturizzati 63a 3p sono generalmente classificati nell'intervallo da 6 kA a 10 kA.

2. Adattabilità delle caratteristiche di protezione:

Con un MCCB da 63a 3p, la protezione da sovraccarico e da cortocircuito può essere impostata in modo indipendente e i valori di intervento possono essere regolati manualmente. Gli sganciatori elettronici possono anche fornire una protezione multistadio. Al contrario, un MCB 63a 3p ha caratteristiche di protezione fisse, che utilizzano un meccanismo magnetico termico combinato con curve B, C o D standard che non possono essere regolate.

3. Installazione e resistenza meccanica:

Gli interruttori automatici scatolati 63a 3p sono generalmente montati utilizzando bulloni per garantire un collegamento più sicuro. Li rende adatti per applicazioni con corrente più elevata e ambienti con vibrazioni. Gli MCB 63a 3p, invece, sono progettati per l'installazione rapida su guide DIN standard da 35 mm, il che è conveniente ma offre una minore robustezza meccanica.

4. Applicazioni tipiche:

Gli MCCB 63a 3p sono ampiamente utilizzati nei sistemi di distribuzione dell'energia industriale, nella protezione dei motori e nei circuiti di alimentazione a livello secondario o terziario. Tuttavia, gli interruttori automatici 63A 3P sono destinati principalmente ai circuiti di distribuzione finale, come l'illuminazione e le prese in installazioni residenziali o commerciali.
