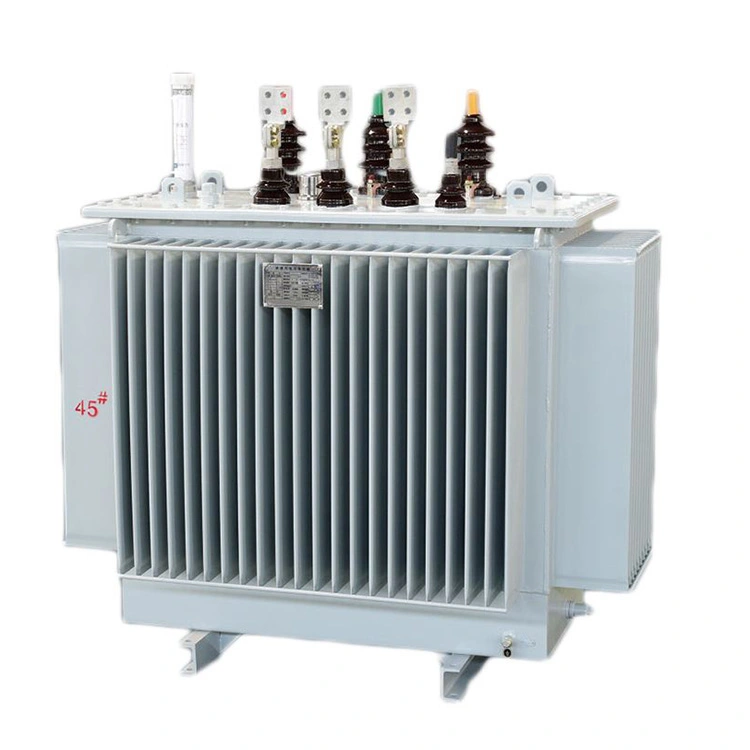

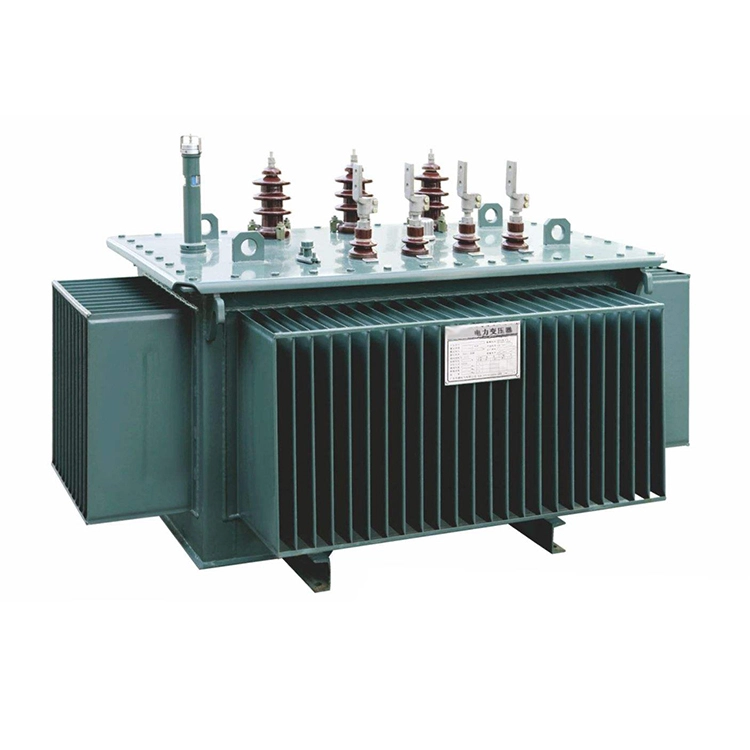

Trasformatore a palo incrementale da 400 V a 11 kV 500 kVA

L'involucro del trasformatore a polo step-up da 400 V a 11 kV da 500 kva è realizzato in acciaio laminato a freddo o acciaio inossidabile di alta qualità. Le parti principali vengono saldate automaticamente da apparecchiature avanzate e quindi ispezionate mediante tecnologia laser per garantire una saldatura salda ed eliminare il rischio di perdite d'olio. Dopo essere stato sottoposto a un rigoroso trattamento di zincatura a caldo, il rivestimento ha una forte resistenza alla corrosione e può proteggere efficacemente dall'erosione del vento e della pioggia, dalla nebbia salina e dall'inquinamento industriale. Il suo design completamente sigillato isola completamente il nucleo del trasformatore con polo step-up da 500 kva 400 V a 11 kv dall'aria esterna. Ciò non solo consente un funzionamento esente da manutenzione, ma ritarda anche significativamente l'invecchiamento dei materiali isolanti.

Utilizzando un foglio di rame per avvolgere gli avvolgimenti a bassa tensione e una struttura con nucleo in ferro laminato ad alta precisione, le bobine del trasformatore con polo step up da 500 kva 400 V a 11 kv sono progettate per essere estremamente robuste, in grado di resistere efficacemente alle enormi forze elettrodinamiche radiali e assiali generate durante i cortocircuiti, garantendo così che le bobine non si deformino o si danneggino. Questo trasformatore a polo step-up da 500 kva 400 V a 11 kv è sottoposto a rigorosi test di cortocircuito in conformità con gli standard internazionali come IEEE. Possiamo fornire rapporti di prova corrispondenti per dimostrare la capacità operativa del nostro prodotto in condizioni estreme.

Parametro tecnico:

D: Quando si aumenta l'alimentazione a bassa tensione da 400 V a 11 kV per la connessione alla rete o la trasmissione a lunga distanza, viene selezionato un trasformatore a polo incrementale da 400 V a 11 kV da 500 kva. Quali fattori tecnici devono essere considerati includono l'intervallo di regolazione della tensione, il gruppo di connessione, la tensione di impedenza, il livello di isolamento?

R: Per il trasformatore a polo step up da 400 V a 11 kV da 500 kVA, i fattori tecnici chiave sono i seguenti: L'intervallo consigliato per la regolazione della tensione non prevede alcuna regolazione della tensione di carico di ±2×2,5% sul lato ad alta tensione per compensare le fluttuazioni di tensione sul lato a bassa tensione. Il gruppo di connessione deve essere selezionato come Dyn11, utilizzando l'avvolgimento a triangolo per sopprimere le armoniche e l'avvolgimento a stella per fornire la messa a terra del punto neutro. Lo standard di tensione di impedenza è del 4%, in grado di bilanciare la caduta di tensione e la corrente di guasto. In termini di livello di isolamento, il lato ad alta tensione deve soddisfare 35 kV per la frequenza normale e 75 kV per l'impulso del fulmine. La distanza superficiale esterna non deve essere inferiore a 275 mm per garantire un funzionamento sicuro in ambienti inquinati e colpiti da fulmini.

Parti principali dei trasformatori su palo

Tipo di montaggio frontale LV DB

Hardware della linea polare

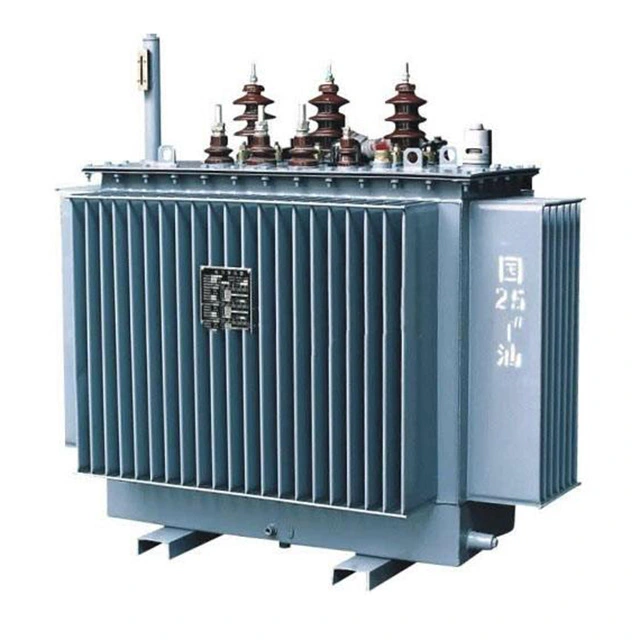

Trasformatore montato su palo

Tipo di montaggio laterale LV DB

Produzione di attrezzature

Avvolgitrice per fogli

Unità di riempimento dell'olio

Forno trasformatore e unità di colata

Forno trasformatore

Centro prelievi

Trasformatori in lavorazione

Trasformatore in asciugatura

Trasformatore nell'avvolgimento 2

Trasformatore nell'avvolgimento

Il trasformatore è in fase di assemblaggio
