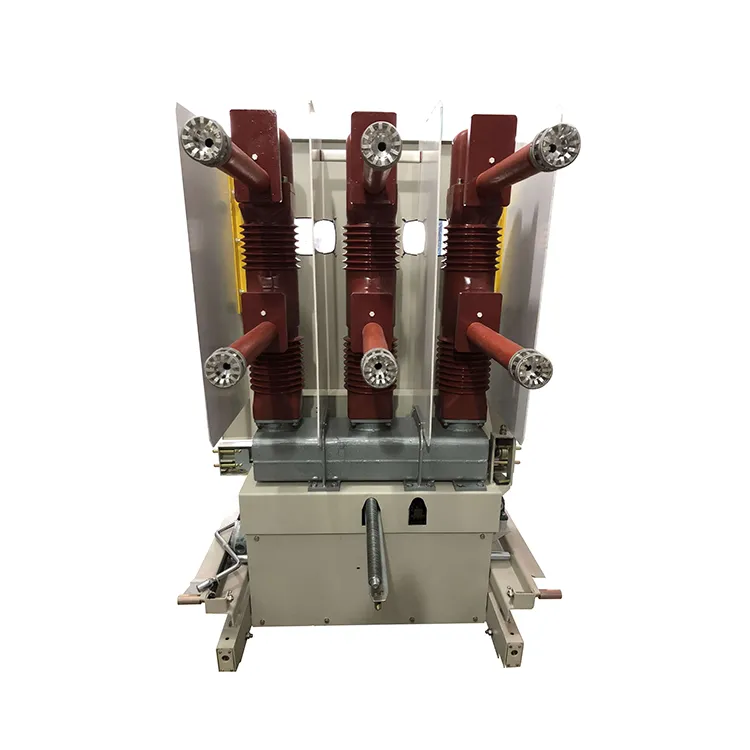

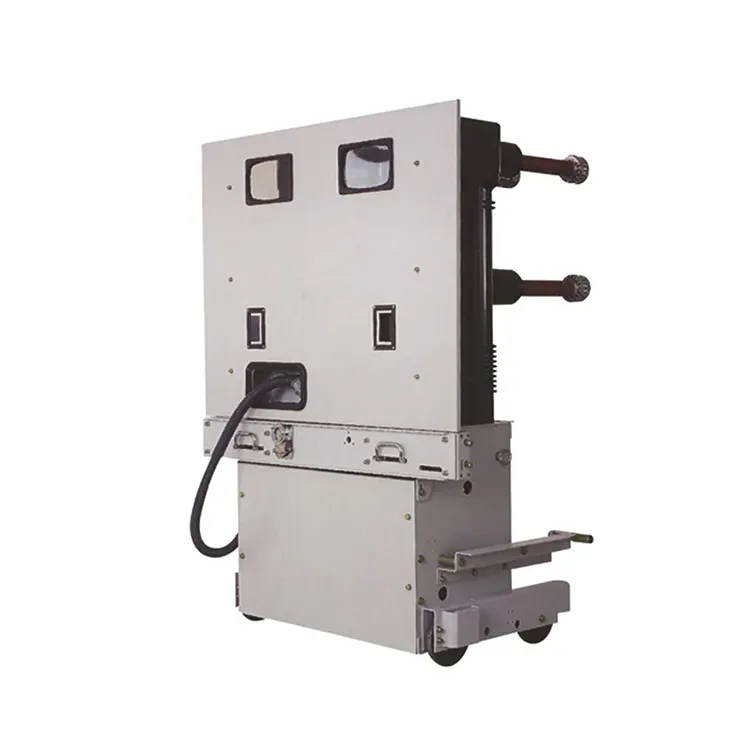

Un interruttore automatico in vuoto di media tensione da 35 36 kv è progettato per il controllo e la protezione affidabili delle apparecchiature elettriche nelle reti di distribuzione dell'energia. È ampiamente utilizzato nelle sottostazioni, negli impianti industriali e nelle centrali elettriche dove sono richieste prestazioni stabili e un elevato potere di interruzione.
L'interruttore automatico in vuoto di media tensione da 35 36 kv utilizza un'ampolla in vuoto come mezzo di estinzione dell'arco. Quando i contatti si separano, l'arco si spegne rapidamente in un ambiente sottovuoto, garantendo un'usura minima dell'ampolla e una lunga durata meccanica. Questa tecnologia consente all'interruttore automatico in vuoto di media tensione 35 36 kv di gestire manovre frequenti e interruzioni di cortocircuito con eccellente efficienza.
Il design compatto tipicamente integra l'interruttore, il meccanismo operativo e i componenti isolanti in un alloggiamento sigillato, che protegge le parti interne da polvere, umidità e inquinamento. Rende l'interruttore automatico in vuoto di media tensione 35 36 kv adatto ad un'ampia gamma di condizioni ambientali.
|
Massimo. Tensione di lavoro (kV) |
40.5 |
|||
|
Frequenza nominale (Hz) |
50 |
|||
|
Tolleranza nominale della tensione di impulso di illuminazione (kV) |
185 |
|||
|
1 min Tensione di frequenza di alimentazione (kV) |
95 |
|||
|
Corrente di interruzione nominale di cortocircuito (kA) |
25 |
31.5 |
||
|
Corrente nominale (A) |
630 |
1250 |
1600 |
|
|
Tensione operativa (V) |
CA 220/110 CC 220/110 |
|||
|
Potenza nominale del motore (W) |
≤230 |
|||
|
Tempo di accumulo dell'energia del motore (s) |
≤15 |
|||
|
Tempo di chiusura e intervento del contatto (ms) |
≤3 |
|||
|
Corsa dei contatti (mm) |
7,5±1,5 |
|||
|
Spaziatura dei contatti (mm) |
20±2 |
|||
|
Vita meccanica (tempi) |
10000 |
|||
|
Tempi di interruzione nominale del cortocircuito (tempi) |
20 |
|||
D: A cosa serve un interruttore automatico in vuoto di media tensione 35-36 kV?
R: Viene utilizzato nei sistemi di distribuzione dell'energia con livelli di tensione di 35 o 36 kV. Gli esempi includono sottostazioni elettriche, impianti industriali e grandi strutture commerciali. Fornisce protezione da cortocircuito per trasformatori, cavi e altre apparecchiature.
D: Come funzionano gli interruttori automatici in vuoto di media tensione 35-36 kV?
R: Quando si verifica un guasto, ilinterruttore automaticocontatti all'interno dell'ampolla sotto vuoto sigillata. Poiché l'ambiente sotto vuoto non supporta una scarica continua, l'arco risultante si estingue rapidamente. Ciò garantisce che la corrente di guasto venga interrotta rapidamente e l'usura dei contatti sia ridotta al minimo.
