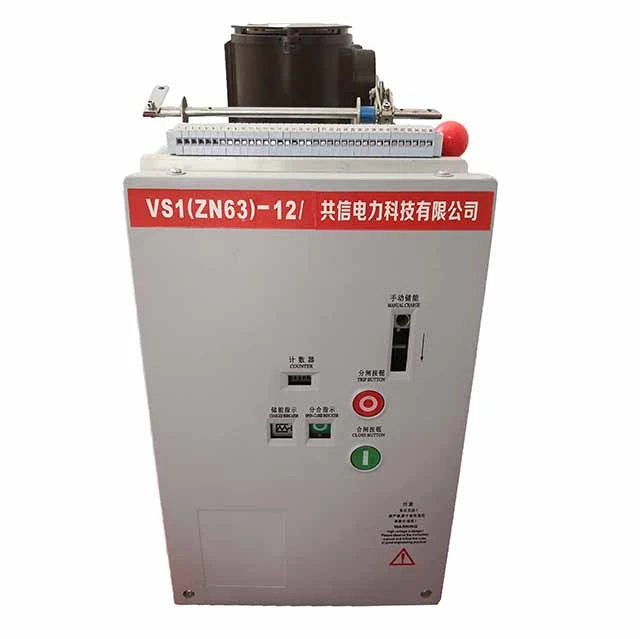

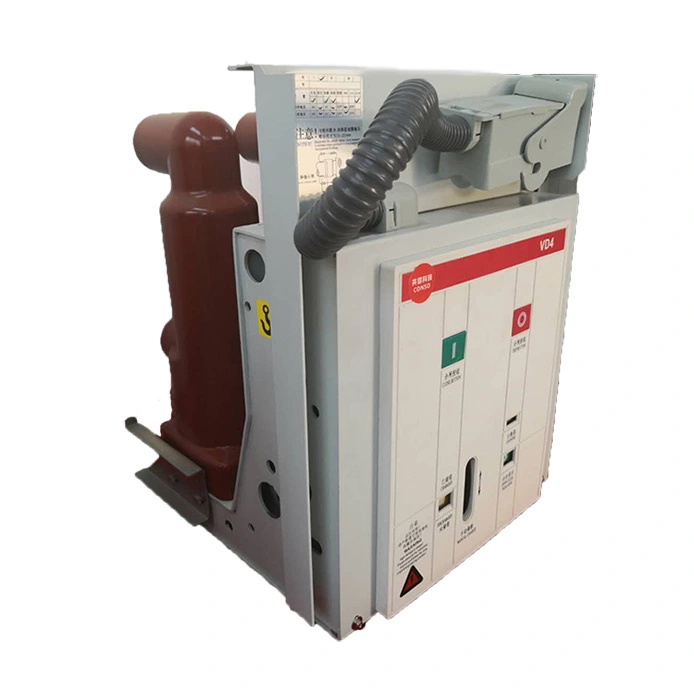

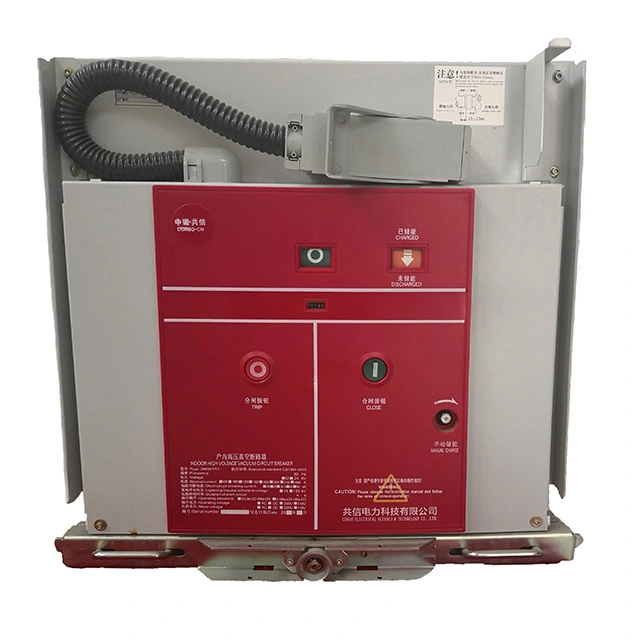

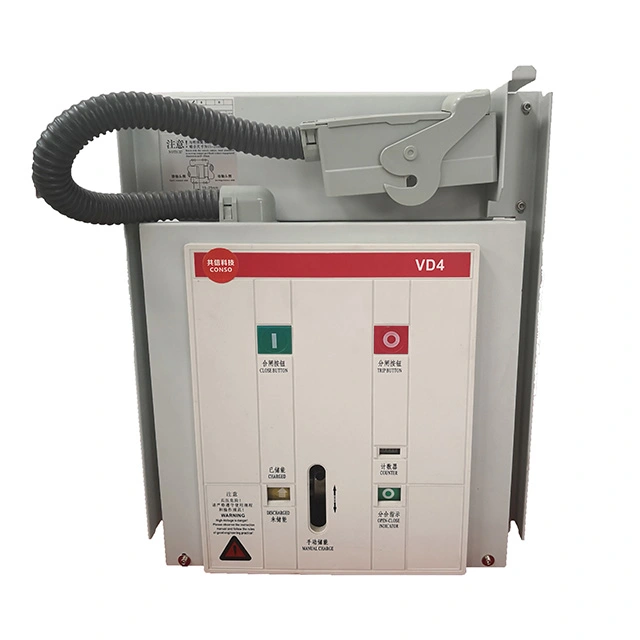

L'interruttore elettrico sottovuoto VCB da 11 kV è progettato per l'uso in sistemi di alimentazione da 12 kV come dispositivo di protezione e controllo per apparecchiature della rete elettrica e impianti elettrici industriali e minerari. Può essere installato in quadri elettrici come i quadri elettrici delle serie KYN28, HXGN e GG-1A ed è adatto per applicazioni che richiedono operazioni frequenti.

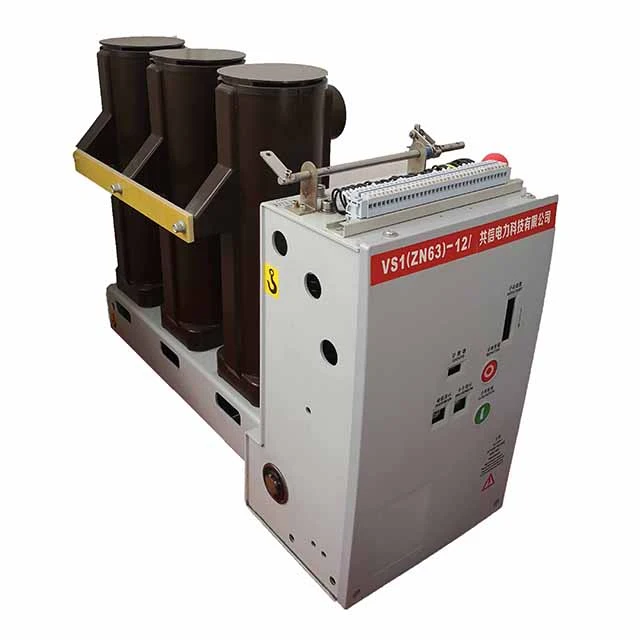

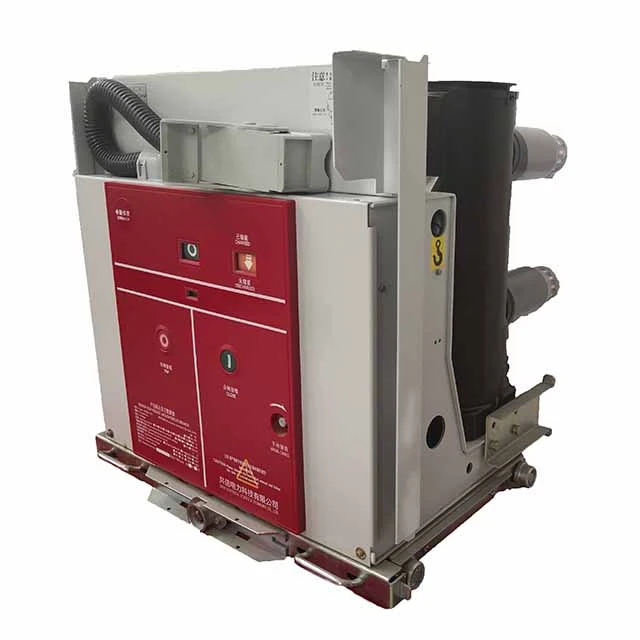

I tipi di installazione disponibili dell'interruttore elettrico sotto vuoto VCB da 11 kV includono il tipo a carrello (carretto a mano), il tipo stazionario, il tipo montato lateralmente e il tipo a magnete permanente. In base alla struttura dell'isolamento, è offerto nel tipo standard, nel tipo a cilindro isolato e nel tipo con palo in resina colata. Le unità ausiliarie compatibili dell'interruttore elettrico sotto vuoto VCB da 11 kV includono camion di isolamento, carrello con fusibili e carrello con trasformatore di tensione.
Struttura: l'ampolla sotto vuoto e il circuito conduttivo principale sono incapsulati in resina epossidica, garantendo un'eccellente resistenza alle vibrazioni, alla polvere, all'umidità e all'inquinamento. Questo design migliora significativamente l'affidabilità e prolunga la durata in ambienti difficili.
Interruttore sottovuoto: offre elevate prestazioni di estinzione dell'arco e capacità di interruzione, garantendo un'elevata capacità di interruzione di cortocircuito (fino a 40 kA) e una resistenza elettrica stabile.
Meccanismo operativo: progettato come un'unità integrata con il corpo dell'interruttore, può essere configurato in modo flessibile per installazione fissa, su carrello (carretto) o montata lateralmente, per soddisfare i requisiti di diversi sistemi di quadri.
Funzioni di protezione: protezione integrata contro sovraccarico, cortocircuito e sottotensione, garantendo un funzionamento sicuro e affidabile del sistema di alimentazione.
Durata meccanica: più di 10.000 operazioni.
|
Massimo. Tensione di lavoro (kV) |
12 |
||
|
Tensione operativa (V) |
CA 220/110 CC 220/110 |
||
|
Frequenza nominale (Hz) |
50 |
||
|
Tolleranza nominale della tensione di impulso di illuminazione (kV) |
75 |
||
|
1 min Tensione di frequenza di alimentazione (kV) |
42 |
||
|
Corrente di interruzione nominale di cortocircuito (kA) |
25 |
31.5 |
40 |
|
Corrente nominale (A) |
630 |
630/1250 |
1250/1600 |
|
1250 |
1600/2000 |
2000/2500 |
|
|
1600 |
2500/3150/4000 |
3150/4000 |
|
|
Vita meccanica (tempi) |
10.000 o 20.000 |
||
|
Velocità media di chiusura (m/s) |
0,5-0,8 |
||
|
Velocità media di intervento (m/s) |
0,9-1,2 |
||
|
Tempi di interruzione nominale del cortocircuito (tempi) |
30 |
||
|
Tempo di chiusura (ms) |
35-70 |
||
|
Tempo di intervento (ms) |
da 20 a 50 |
||
