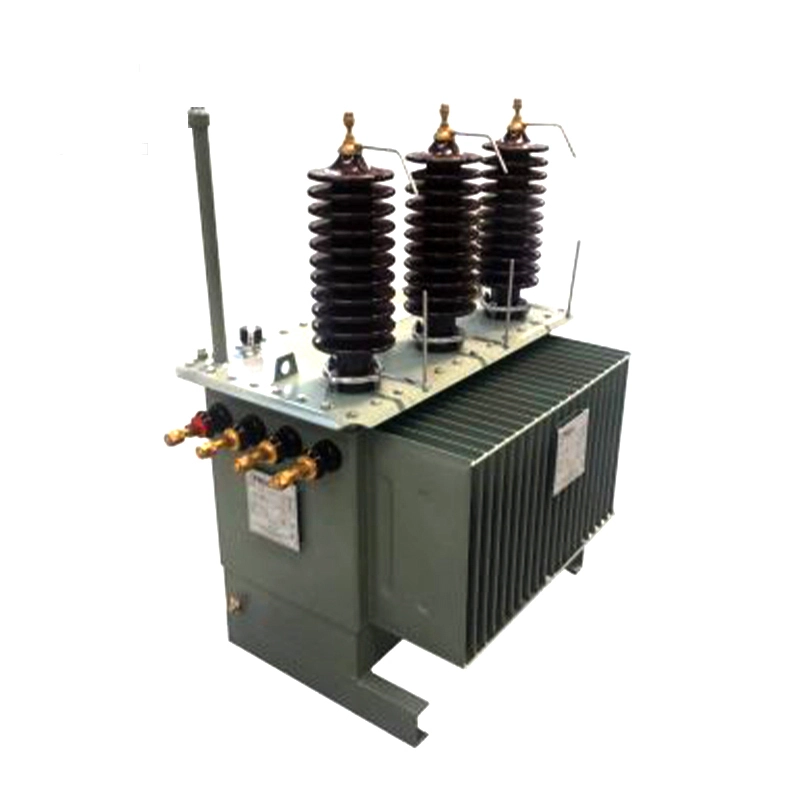

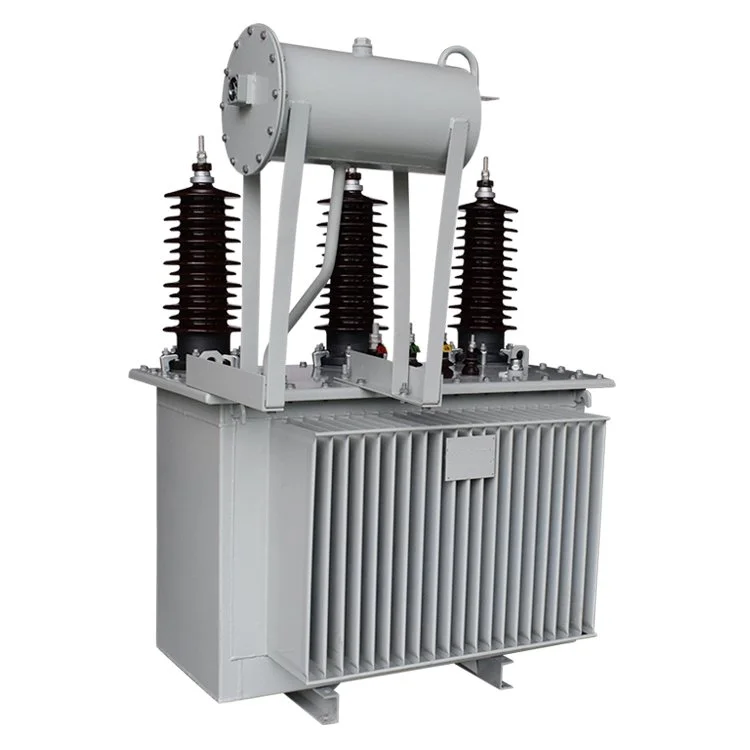

Trasformatore a bagno d'olio a due avvolgimenti da 33 kv 50 kva

Ispezione e test pre-messa in servizio di trasformatori immersi in olio da 33 kv 50 kva

1. Ispezione visiva dell'aspetto e della struttura

Deve essere effettuata un'ispezione visiva completa per garantire che il trasformatore immerso in olio a due avvolgimenti da 33 kv 50 kva sia esente da danni visibili, deformazioni o perdite d'olio. Tutti i componenti esterni, inclusi il serbatoio, i radiatori, le boccole e il dispositivo di limitazione della pressione, devono essere controllati per confermare che siano in buone condizioni e correttamente installati. Dovrà essere verificata la tenuta di tutti i collegamenti meccanici. Inoltre, il sistema di messa a terra deve essere ispezionato per garantire che sia installato correttamente e fornisca una messa a terra affidabile, essenziale per la sicurezza operativa.

2. Prova di resistenza di isolamento

Il test di resistenza di isolamento è un metodo chiave per valutare le condizioni del sistema di isolamento del trasformatore immerso in olio a due avvolgimenti da 33 kv 50 kva. È necessario utilizzare un megaohmmetro per misurare la resistenza di isolamento tra fase e fase e anche tra ciascuna fase e terra. I valori ottenuti devono essere confrontati con i dati di riferimento specificati dal produttore per confermare che le prestazioni di isolamento soddisfano gli standard richiesti.

3. Test del fattore di dissipazione dielettrica

Il test della perdita dielettrica, chiamato anche test tan δ, viene utilizzato per valutare l'ingresso di umidità, l'invecchiamento dell'isolamento o la possibile scarica parziale all'interno del trasformatore immerso in olio a due avvolgimenti da 33 kv 50 kva. Misurando il fattore di dissipazione dielettrica è possibile valutare in modo più completo lo stato dei materiali isolanti. Questo test viene generalmente eseguito insieme al test di resistenza dell'isolamento per ottenere una valutazione più completa dello stato di salute dell'isolamento.

4. Verifica del rapporto di rotazione e del gruppo di vettori

Il rapporto di avvolgimento del trasformatore deve essere verificato per garantire la conformità con le specifiche di progettazione, che include la conferma del corretto rapporto tra la tensione primaria e gli avvolgimenti di tensione secondaria dei trasformatori immersi in olio a due avvolgimenti da 33 kv 50 kva. Allo stesso tempo, il gruppo vettoriale deve essere controllato per garantire il corretto sfasamento e il corretto collegamento degli avvolgimenti trifase, in conformità con i requisiti del sistema di alimentazione.

5. Nessun test di carico

Il test a vuoto viene condotto con il trasformatore immerso in olio a due avvolgimenti da 33 kV 50 kVA energizzato sul lato primario mentre il lato secondario rimane a circuito aperto. Lo scopo è misurare la corrente senza carico e le perdite senza carico. Questo test fornisce informazioni importanti sulla qualità del nucleo, sulla distribuzione del flusso magnetico e sulla simmetria dell'avvolgimento. Aiuta anche a identificare possibili anomalie nel circuito magnetico.

6. Test di cortocircuito

Durante il test di cortocircuito, viene applicata una tensione ridotta all'avvolgimento di tensione primaria mentre l'avvolgimento di tensione secondaria viene cortocircuitato, il che consente la misurazione dell'impedenza di cortocircuito e delle perdite di carico. Il test fornisce dati preziosi sulle prestazioni del trasformatore immerso in olio a due avvolgimenti da 33 kv 50 kva in condizioni di carico, che includono comportamento termico, capacità di resistenza al cortocircuito e resistenza meccanica degli avvolgimenti.

7. Analisi della qualità dell'olio e ispezione del livello dell'olio

Per i trasformatori a bagno d'olio a due avvolgimenti da 33 kv 50 kva, le condizioni dell'olio isolante influiscono direttamente sulle prestazioni operative e sulla durata. Prima della messa in servizio, devono essere prelevati campioni di olio per analisi di laboratorio per controllare parametri quali contenuto di umidità, acidità e livelli di impurità. Tutti i risultati devono essere conformi agli standard applicabili. Inoltre, il livello dell'olio all'interno del serbatoio deve essere verificato per garantire che rientri nell'intervallo richiesto, garantendo un raffreddamento e un isolamento efficaci durante il funzionamento.

In sintesi, è necessario completare una serie di ispezioni e test rigorosi prima che un trasformatore a bagno d'olio a due avvolgimenti da 33 kv 50 kva venga messo in servizio. Queste procedure garantiscono prestazioni stabili, sicurezza operativa e affidabilità a lungo termine. Un corretto test di pre-messa in servizio non solo riduce il rischio di potenziali guasti, ma fornisce anche una solida base per un funzionamento sicuro ed efficiente a lungo termine del trasformatore a bagno d'olio a due avvolgimenti da 33 kv 50 kva.
