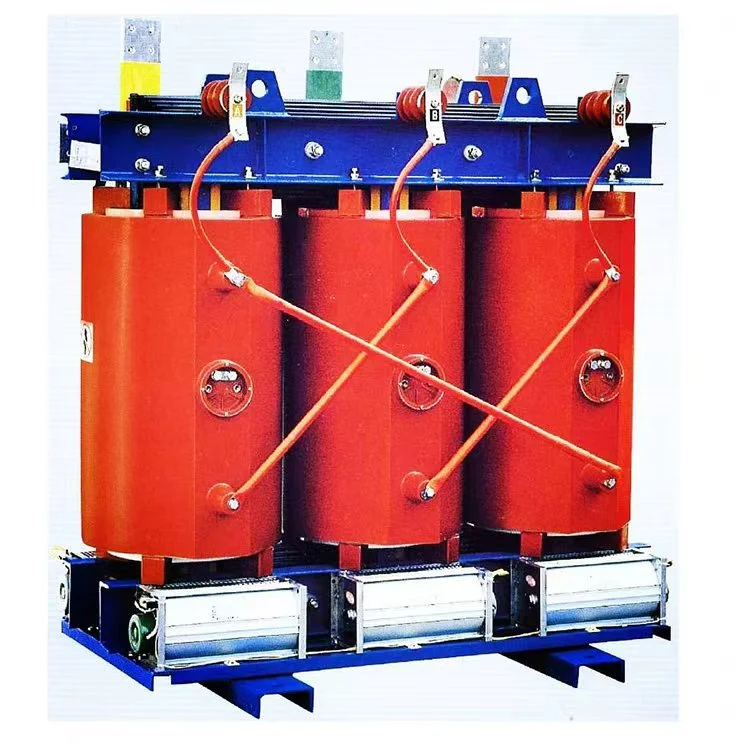

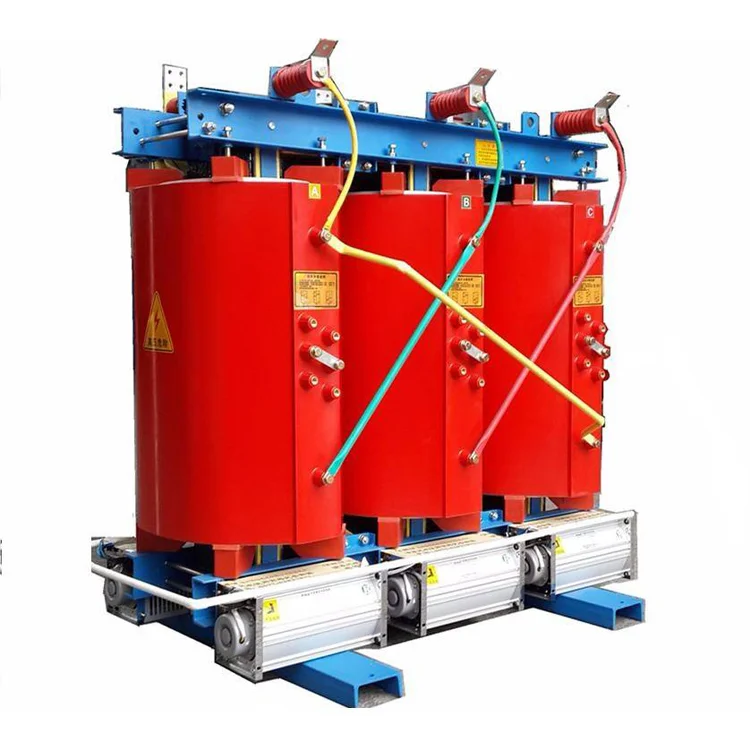

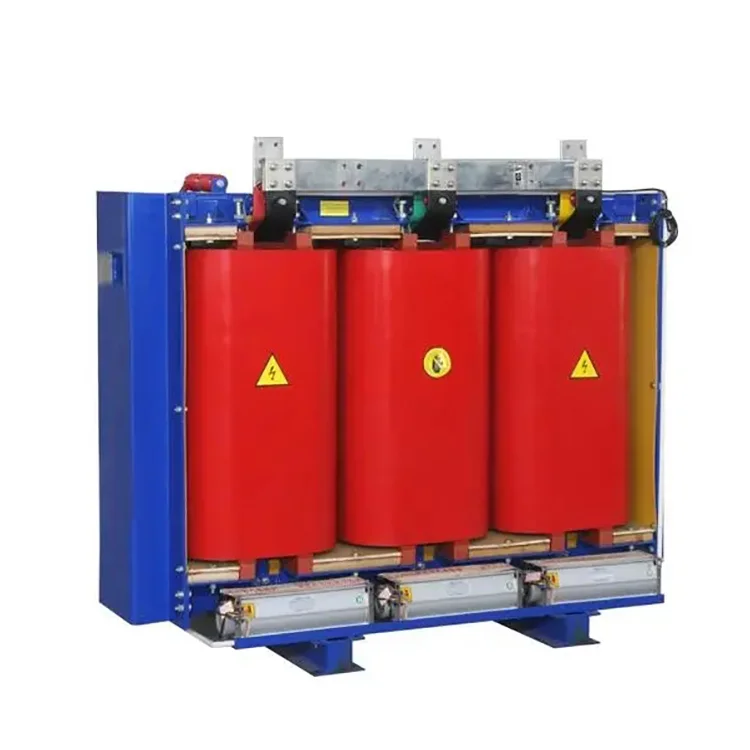

Trasformatore di tipo secco da 2500 KVA da 11 a 0,4 KV

Il trasformatore di tipo secco da 2500 kVA da 11 a 0,4 kV è costituito principalmente dai seguenti componenti: nucleo del trasformatore, avvolgimenti del trasformatore, isolamento del trasformatore, conduttori del trasformatore, dispositivo di raffreddamento del trasformatore e dispositivo di misurazione della temperatura.

Bobine

Le bobine dei trasformatori a secco da 2500 kVA, da 11 a 0,4 kV, sono avvolte su macchine avvolgitrici ad alta precisione. L'avvolgimento a bassa tensione adotta una struttura con avvolgimento a lamina. Per i trasformatori di capacità maggiore, sono riservati i condotti di ventilazione. Dopo l'avvolgimento viene effettuata l'essiccazione sotto vuoto. Il processo di fusione e solidificazione viene eseguito rigorosamente in conformità con gli standard di processo, garantendo che non vi siano bolle o vuoti all'interno delle bobine, consentendo al trasformatore di raggiungere un funzionamento ottimale.

Nucleo

Il nucleo di questa serie di trasformatori a secco da 2500 kVA, da 11 a 0,4 kV, è costituito da lamiere di acciaio al silicio laminate a freddo, di alta qualità e ad alta permeabilità. Vengono adottate linee di taglio avanzate per lamiere di acciaio al silicio e una tecnica di impilamento delle anime a passo completamente squadrato a 45°. Gli arti centrali sono legati con nastro unidirezionale in fibra di vetro di Classe F e per il fissaggio viene utilizzata una nuova struttura di piastre di trazione senza fori sul giogo centrale. La superficie del nucleo è rivestita con resina epossidica, che riduce l'influenza del flusso di dispersione, ottimizza efficacemente la distribuzione del circuito magnetico e riduce il rumore del nucleo, le perdite in assenza di carico e la corrente a vuoto. Ciò migliora significativamente la qualità estetica del trasformatore di distribuzione.

Avvolgimento ad alta tensione

L'avvolgimento ad alta tensione del trasformatore di tipo secco da 2500 kVA da 11 a 0,4 kV adotta una struttura a strati segmentati, che riduce notevolmente la tensione tra gli strati dell'avvolgimento. È formato da resina epossidica colata sotto vuoto con riempitivo, riducendo il livello di scarica parziale interna dell'avvolgimento e migliorando le prestazioni elettriche della bobina. L'isolamento tra gli strati di avvolgimento utilizza un tessuto prepreg in resina epossidica DMD, che aumenta la resistenza alla tensione di resistenza. La superficie dell'avvolgimento è riempita con tessuto a rete in fibra di vetro, che migliora la resistenza agli urti della bobina, migliorando la capacità di resistenza al cortocircuito del trasformatore di distribuzione. La bobina non si secca né si rompe mai.

Avvolgimento a bassa tensione:

L'avvolgimento a bassa tensione adotta una struttura a lamina. Nella batteria vengono utilizzati condotti di raffreddamento radiali per migliorare la capacità di dissipazione del calore. L'isolamento tra gli strati dell'avvolgimento a bassa tensione del trasformatore di tipo secco da 2.500 kVA, da 11 a 0,4 kV, utilizza un tessuto preimpregnato in resina epossidica DMD. Le estremità sono sigillate e sigillate con resina epossidica, con conseguente formatura indurita integrale.

Parametri del prodotto:
