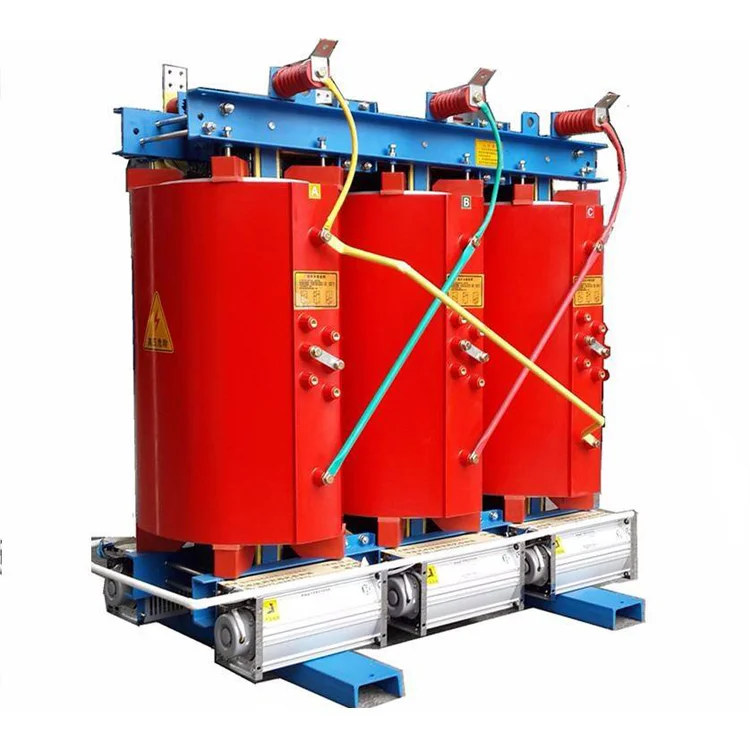

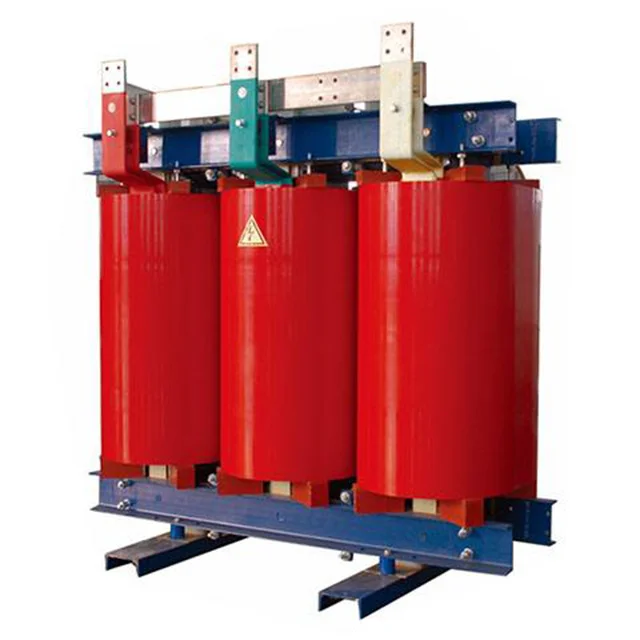

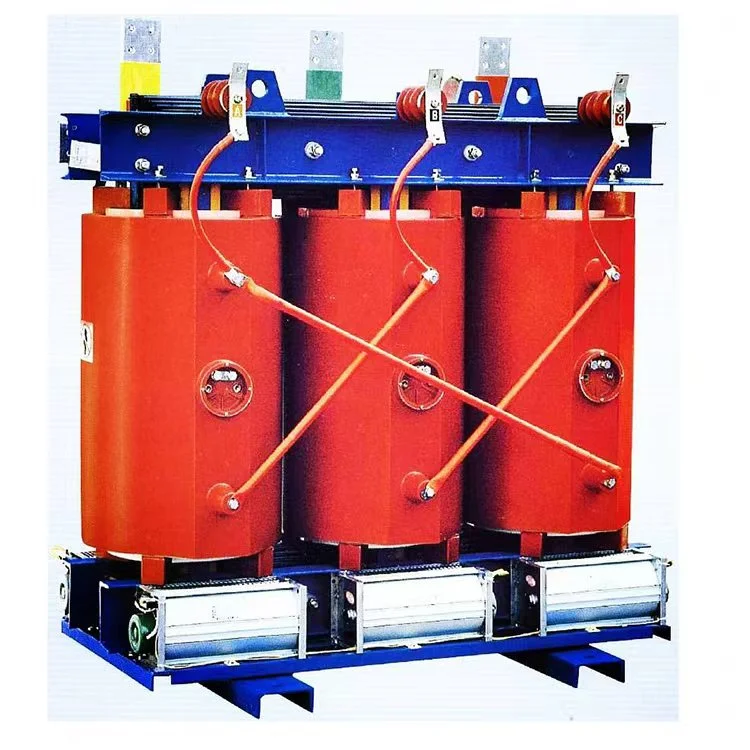

Gli avvolgimenti ad alta e bassa tensione della resina epossidica del trasformatore di tipo secco da 200 kva 13,8 kv sono costituiti da una struttura a bobina fusa, che offre vantaggi come forte capacità di resistenza al cortocircuito, bassi requisiti di manutenzione, elevata efficienza operativa, dimensioni compatte e bassa rumorosità. La resina epossidica per trasformatori di tipo secco da 200 kva 13,8 kv è comunemente utilizzata in luoghi con requisiti elevati di protezione antincendio ed esplosiva.
Il processo di colata a spirale utilizza la miscelazione statica, la fusione sotto vuoto e la tecnologia a pressione positiva, garantendo prestazioni superiori a quelle della fusione sotto vuoto senza pressione positiva.
L'analisi della simulazione viene eseguita sul modello principale per evitare la risonanza della cavità centrale e ridurre efficacemente il rumore. L'analisi della simulazione dei fulmini viene eseguita sul modello di bobina ad alta tensione per migliorare la capacità di resistenza ai fulmini del prodotto. L'intensità del campo interstrato viene ridotta per ottenere scariche parziali basse.
La struttura in resina delle bobine fuse ad alta e bassa tensione è sottile, resistente alle crepe e offre buone prestazioni di dissipazione del calore con un basso aumento della temperatura.
Le bobine pressofuse ad alta e bassa tensione utilizzano materiali isolanti di Classe H, che forniscono una forte capacità di sovraccarico. Con raffreddamento naturale, la resina epossidica del trasformatore di tipo secco da 200 kva 13,8 kv può funzionare ininterrottamente al 110% del carico; con raffreddamento ad aria forzata, può funzionare continuamente al 150% del carico.
È possibile equipaggiare un sistema completo di rilevamento e protezione della temperatura. Il sistema di controllo intelligente della temperatura del segnale rileva e visualizza automaticamente la temperatura operativa di ciascuno dei tre avvolgimenti di fase, avvia e arresta automaticamente le ventole di raffreddamento e fornisce funzioni di allarme e di sgancio.
La resina epossidica del trasformatore di tipo secco da 200 kva 13,8 kv presenta un aspetto attraente, dimensioni compatte, ingombro ridotto e bassi costi di installazione.
|
Nome |
Resina epossidica per trasformatore di tipo secco da 200 kva 13,8 kv |
|
Capacità nominale |
200kVA |
|
Tensione primaria |
13,8KV |
|
Tensione secondaria |
0,4/0,415 kV |
|
Materiale isolante |
Resina colata |
|
Gruppo vettoriale |
Dyn11 Yyn0 |
|
Perdita a vuoto (P0) |
In base alle esigenze del cliente |
|
Perdita di carico (Pk) a 120 °C |
In base alle esigenze del cliente |
|
Voltaggio di impedenza (Regno Unito) |
6% |
|
Classe di isolamento |
CLASSE F o H |
|
Metodo di raffreddamento |
ONAF ONAF |
|
Scarico parziale |
Meno di 10 pezzi |
È possibile installare all'aperto un trasformatore in resina epossidica di tipo secco da 200 kva 13,8 kv ? Sì, ma richiedono involucri protettivi, IP54 o superiore per proteggere da umidità, polvere e condizioni atmosferiche estreme.
Qual è il livello di rumore di una resina epossidica per trasformatore di tipo secco da 200 kva 13,8 kv? Il livello di rumore è generalmente compreso tra 50 e 70 dB, a seconda del design e del carico. Sono disponibili modelli più silenziosi con funzionalità di riduzione del rumore.
Il trasformatore può essere personalizzato per applicazioni specifiche? Sì, i produttori offrono opzioni di personalizzazione come:
Valori di tensione speciali (ad esempio, da 20 kV a 6,6 kV)
Protezione avanzata (ad esempio, scaricatori di sovratensione, sensori di temperatura)
Materiali della custodia (acciaio inossidabile, rivestimenti resistenti alla corrosione)
