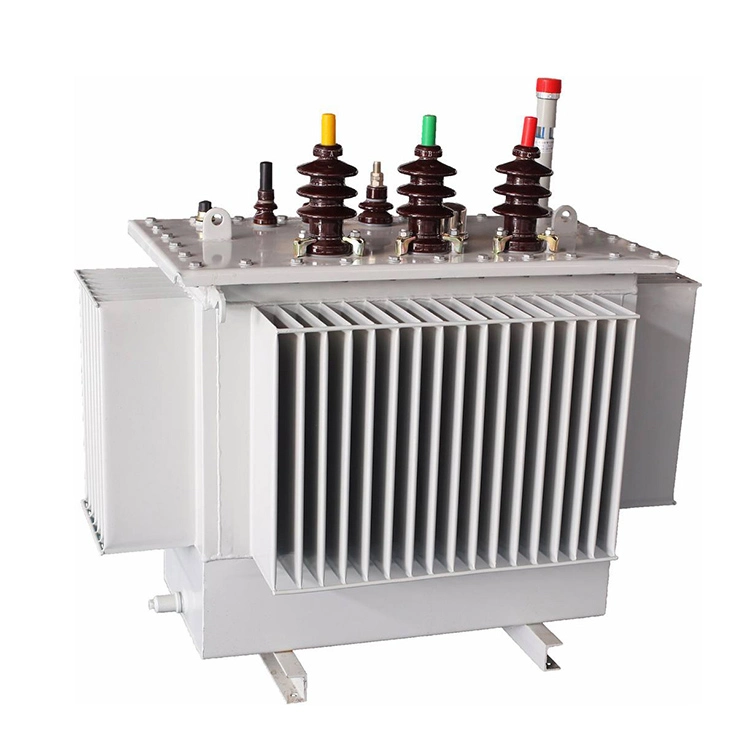

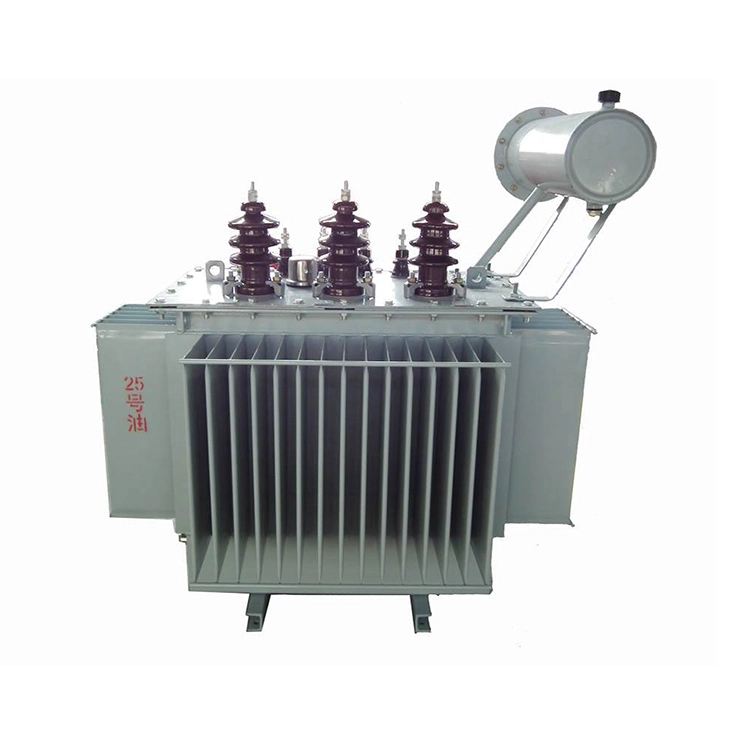

Trasformatore elettrico a bassa perdita riempito d'olio da 160 kva

Caratteristiche funzionali dei trasformatori elettrici a bagno d'olio a basse perdite:

1. Basso livello di rumore: il trasformatore elettrico a bassa perdita riempito d'olio da 160 kVA presenta un design compatto e utilizza nuovi materiali e processi di produzione avanzati per ridurre efficacemente il rumore operativo. È stato progettato senza conservatore, il che si traduce in un'altezza complessiva inferiore rispetto alle unità convenzionali della stessa classe.

2. Processo avanzato di riempimento sotto vuoto: durante il processo di sigillatura, viene applicata una tecnica di riempimento dell'olio sotto vuoto per eliminare completamente l'umidità all'interno del serbatoio del trasformatore. Una volta sigillati, i componenti interni non sono esposti all'aria. Ciò impedisce efficacemente l'ingresso di ossigeno e umidità nell'unità, che altrimenti porterebbe al degrado delle prestazioni di isolamento, compreso l'invecchiamento dei materiali isolanti e dell'olio dielettrico.

3. Durata di servizio estesa e affidabile: il coperchio del serbatoio e la flangia del serbatoio dei trasformatori elettrici a bassa perdita riempiti di olio da 160 kva completamente sigillati sono collegati tramite bulloni o una struttura saldata. Questo design isola completamente l'olio isolante dal contatto con l'aria, impedendo all'isolante di assorbire umidità. Di conseguenza, il tasso di invecchiamento dell'isolamento è notevolmente ridotto, estendendo significativamente la durata operativa del trasformatore elettrico a bassa perdita riempito d'olio da 160 kva.

4. Dimensioni compatte e aspetto estetico: il serbatoio del trasformatore elettrico a bassa perdita riempito d'olio da 160 kVA utilizza pannelli di raffreddamento del tipo ad alette ondulate. Questi pannelli si adattano alle variazioni di volume dell'olio causate dalle fluttuazioni di temperatura attraverso la loro espansione e contrazione elastica. Il design del serbatoio ondulato offre una forma compatta e visivamente accattivante e richiede un ingombro di installazione ridotto.

Specifica tecnica:

Punti chiave per la manutenzione quotidiana dei trasformatori immersi in olio

1. Ispezione e manutenzione del livello dell'olio

A. Il livello dell'olio deve essere mantenuto tra un quarto e tre quarti della scala dell'indicatore del livello dell'olio. Un livello dell'olio troppo basso può causare un isolamento insufficiente o un surriscaldamento. Un livello dell'olio troppo alto può causare una pressione dell'olio anomala.

B. Il metodo di ispezione prevede l'osservazione del livello dell'olio attraverso un indicatore di livello dell'olio trasparente o un indicatore di livello dell'olio magnetico. L'ispezione di un trasformatore elettrico a bassa perdita riempito d'olio da 160 kva deve essere eseguita con interruzione di corrente e temperatura dell'olio stabile. Durante l'inverno il livello dell'olio può scendere del 5-10%.

2. Test e sostituzione della qualità dell'olio

A. Il campionamento per i test deve essere condotto almeno una volta all'anno. Il test deve misurare la tensione di rottura che deve essere di almeno 35 kilovolt, il contenuto di umidità che non deve superare 20 parti per milione e il numero di acidità che non deve superare 0,1 milligrammi di KOH per grammo. Se questi valori superano i limiti specificati, l'olio deve essere filtrato o sostituito.

B. Il ciclo di sostituzione dell'olio dura in genere da otto a dieci anni, soggetto ad aggiustamenti in base all'ambiente operativo specifico.

3. Monitoraggio della temperatura

R. La temperatura superiore dell'olio non deve superare gli 85 gradi Celsius per il raffreddamento naturale o i 95 gradi Celsius per il raffreddamento forzato. Il limite di aumento della temperatura è di 55 Kelvin.

B. Polvere e detriti sulla superficie del radiatore devono essere puliti regolarmente per garantire una ventilazione adeguata.
