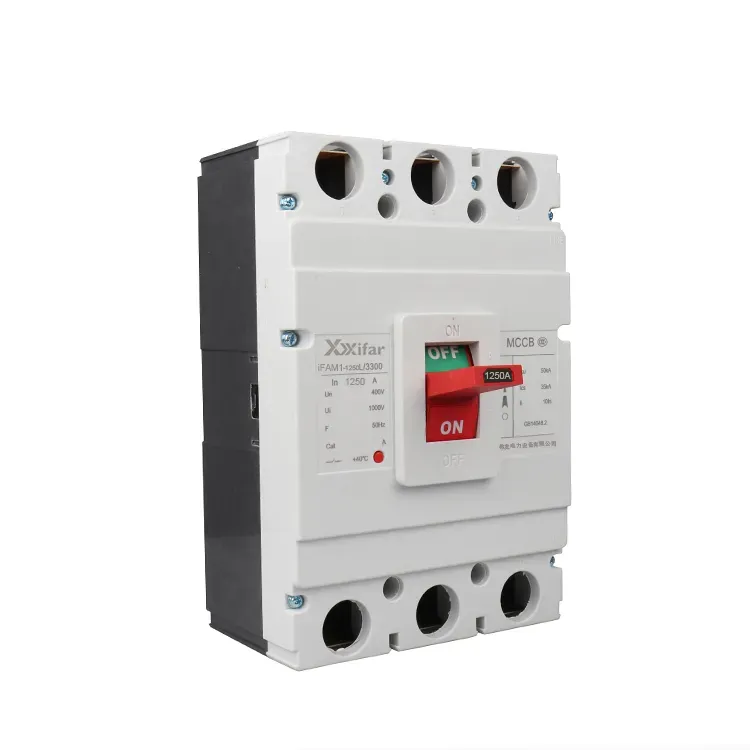

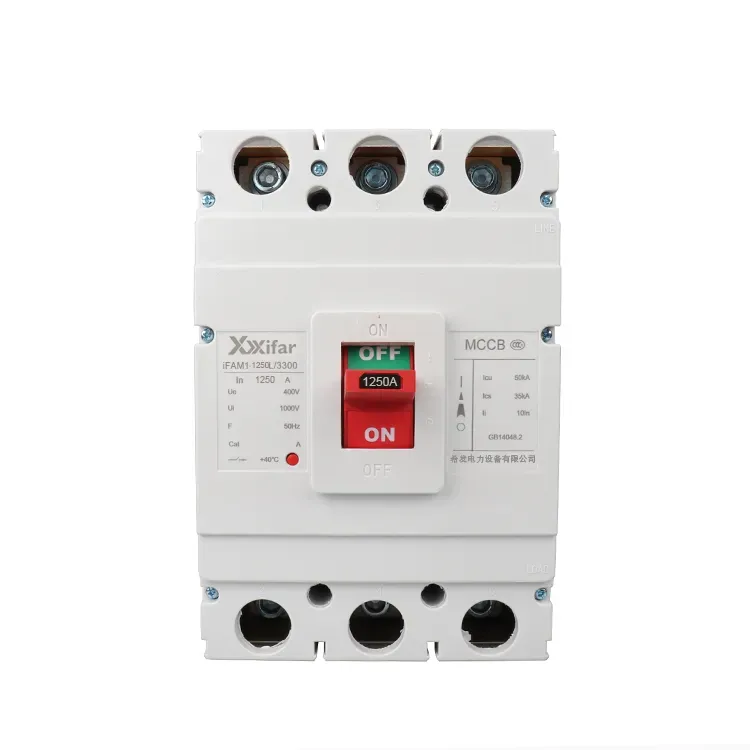

Interruttore automatico Mccb a 3 poli 600 V da 1250 Amp

Un interruttore automatico mccb da 1250 A, 3 poli e 600 V è costituito principalmente da tre parti fondamentali, ovvero il sistema di contatti, il sistema di estinzione dell'arco e gli sganciatori. Questi sganciatori forniscono diverse funzioni di protezione, tra cui protezione da sovracorrente, protezione da sottotensione, protezione termica e sgancio a lancio di corrente. Un interruttore automatico mccb da 1250 A, 3 poli, 600 V, viene chiuso manualmente o da un driver motorizzato. Una volta chiusi, i contatti vengono mantenuti in posizione da un meccanismo senza scatto. Quando si verifica un guasto, lo sganciatore corrispondente attiva il meccanismo, rilasciando il dispositivo di chiusura e facendo scattare automaticamente l'interruttore automatico mccb da 1250 A, 3 poli e 600 V, proteggendo così il circuito.

1. Sganciatore a lancio di corrente

Lo sganciatore viene utilizzato per il funzionamento del controllo remoto. Consente l'apertura del circuito a distanza tramite un interruttore automatico mccb da 1250 A, 3 poli, 600 V.

2. Sganciatore per sovracorrente

Questa unità fornisce protezione contro cortocircuiti e sovracorrente. Quando la corrente supera il valore preimpostato, la forza elettromagnetica generata dallo sganciatore rilascia l'aggancio. Il contatto mobile si separa quindi rapidamente sotto la forza della molla, interrompendo il circuito.

3. Sganciatore di minima tensione

Questa unità fornisce protezione contro la perdita di tensione. La sua bobina è collegata direttamente all'alimentazione e rimane eccitata in condizioni normali, consentendo all'interruttore automatico mccb da 1250 A a 3 poli 600 V di rimanere chiuso. In caso di interruzione dell'alimentazione o di calo significativo della tensione, la forza magnetica si indebolisce e diventa inferiore alla forza della molla. La molla quindi aziona il nucleo mobile, rilasciando il fermo e facendo scattare l'interruttore automatico mccb da 1250 A, 3 poli e 600 V.

4. Sganciatore termico

Quando una corrente di sovraccarico scorre attraverso l'interruttore automatico mccb da 1250 A 3 poli 600 V, la striscia bimetallica all'interno dello sganciatore termico si riscalda a causa della corrente. Poiché i due metalli hanno coefficienti di dilatazione diversi, si piegano a velocità diverse quando riscaldati. Questa deformazione spinge il meccanismo di sgancio, provocando l'apertura dell'interruttore automatico scatolato MCCB a 3 poli da 1250 A e l'interruzione del circuito.

Parametro interruttore mccb da 1250 amp 3 poli 600v:

Test del prodotto

Magazzino

Produzione

Certificato
