Distribuzione 100 Kva Trasformatori da palo 13,8 Kv

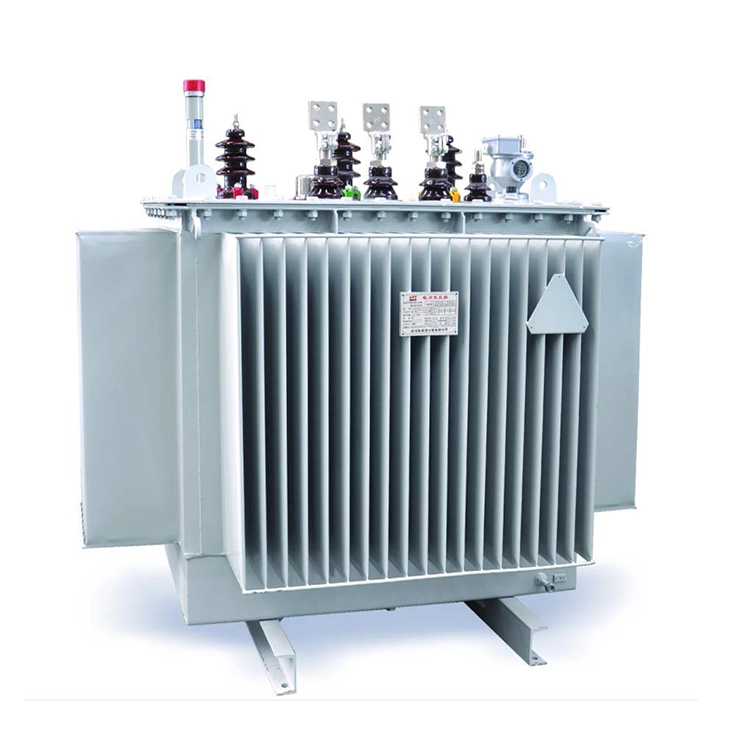

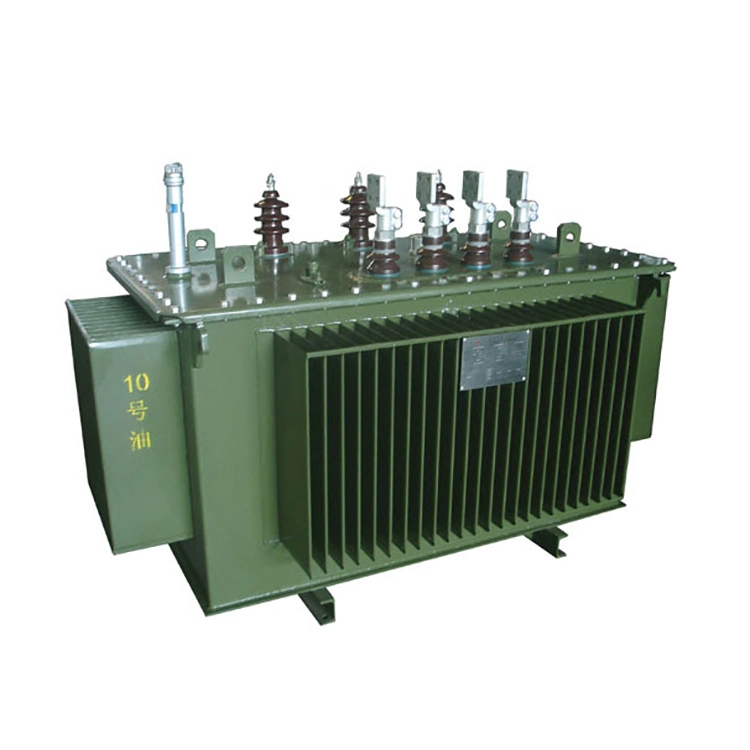

Questo trasformatore su palo da 13,8 kV con distribuzione da 100 kVA ha una capacità nominale di 100 kVA. La tensione del lato primario è 13800 V (con connessione a triangolo) e la tensione del lato secondario può essere 120/240 V, 240/480 V o altra tensione personalizzata. Questo trasformatore può essere collegato a un sistema di rete elettrica trifase per fornire alimentazione a bassa tensione al sistema di distribuzione.

Utilizzando boccole in porcellana ad alta tensione, il lato primario del trasformatore polare da 13,8 kv con distribuzione da 100 kva ha doppie boccole e il lato secondario ha tre boccole. Il trasformatore di distribuzione aereo utilizza avvolgimenti in rame e nuclei in acciaio al silicio orientato, costituiti da una bobina e due anelli con nucleo in ferro. I terminali stagnati sul lato primario e sul lato secondario possono essere collegati a conduttori in rame o alluminio.

In quanto trasformatore di distribuzione professionale, i trasformatori per poli di distribuzione da 100 Kva e 13,8 Kv adottano un design del nucleo della bobina a risparmio energetico, che non solo garantisce la stabilità del funzionamento ma riduce anche efficacemente il consumo di energia. Prodotto con tecnologia avanzata, questo trasformatore di distribuzione di tipo polare garantisce affidabilità a lungo termine e una lunga durata.

Ogni dispositivo è stato sottoposto a severi e completi test di accettazione e da oltre 10 anni manteniamo un record di tasso di guasto pari a zero. Nel frattempo, il trasformatore su palo da 13,8 kv con distribuzione da 100 kva è conforme a IEC, ANSI e altri importanti standard internazionali, garantendo la compatibilità con i sistemi di rete elettrica globali.

Parametro tecnico:

D: Per un trasformatore a polo da 13,8 kV con distribuzione da 100 kva, quando si seleziona il modello e si esegue l'installazione, come dovrebbero essere determinate le configurazioni specifiche di fusibili, parafulmini e protezione di terra per soddisfare i requisiti di affidabilità delle reti elettriche di aree rurali o remote?

UN:

1.Il fusibile viene selezionato in base a 2-2,5 volte la corrente nominale del lato ad alta tensione del trasformatore a polo da 13,8 kV con distribuzione da 100 kva (circa 7,25 A). Si consiglia di utilizzare un fusibile di caduta da 15 a 20 A per evitare in modo affidabile il picco di corrente di eccitazione durante l'operazione di chiusura (solitamente da 8 a 12 volte la corrente nominale, della durata di 0,1 secondi), garantendo al tempo stesso che il trasformatore possa sciogliersi rapidamente e isolarsi in caso di cortocircuito o sovraccarico all'interno del trasformatore.

2. Il parafulmine è selezionato come tipo gapless all'ossido di zinco (MOV) con una tensione nominale di 15 kV o 18 kV, installato sul lato dell'alta tensione tra il fusibile e la boccola del trasformatore polare da 13,8 kV di distribuzione da 100 kva.

3.Il terminale di terra è collegato direttamente al terminale di terra dell'involucro del trasformatore per assorbire fulmini o sovratensioni operative e limitare la tensione residua. La protezione di terra richiede che il punto neutro del trasformatore polare da 13,8 kv con distribuzione da 100 kva sia messo a terra direttamente (a seconda del tipo di messa a terra del sistema, come TN C o TN S) e che i terminali di terra dell'involucro e del parafulmini condividano un unico elettrodo di terra. La resistenza di messa a terra della frequenza industriale non deve superare i 10 Ω nelle reti elettriche rurali o i 4 Ω nelle aree urbane e ad alta affidabilità, ottenendo così lo scarico sicuro della corrente di guasto e la protezione del personale e delle apparecchiature.

La configurazione coordinata di questi tre elementi può soddisfare i requisiti di protezione da sovracorrente, sovratensione e guasto a terra del trasformatore montato su palo.
