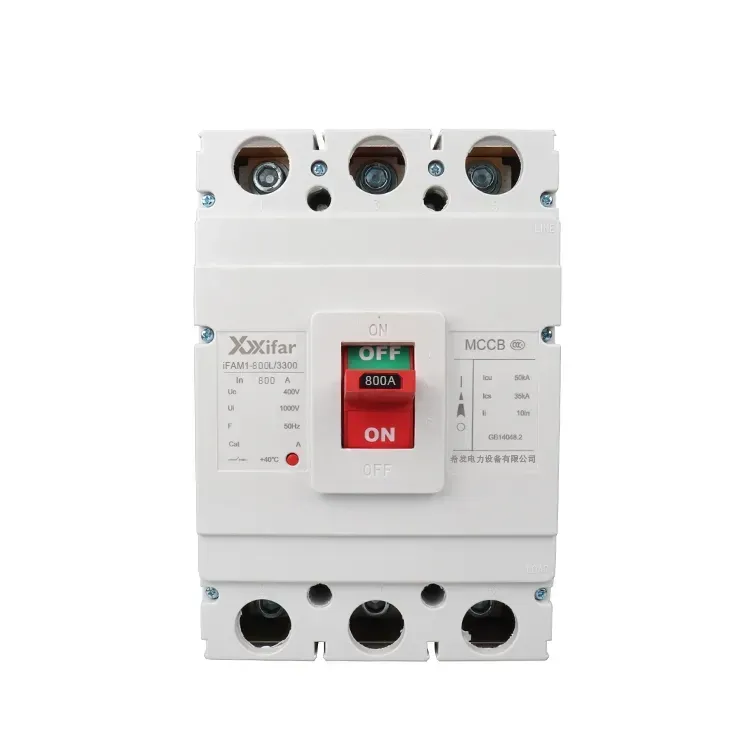

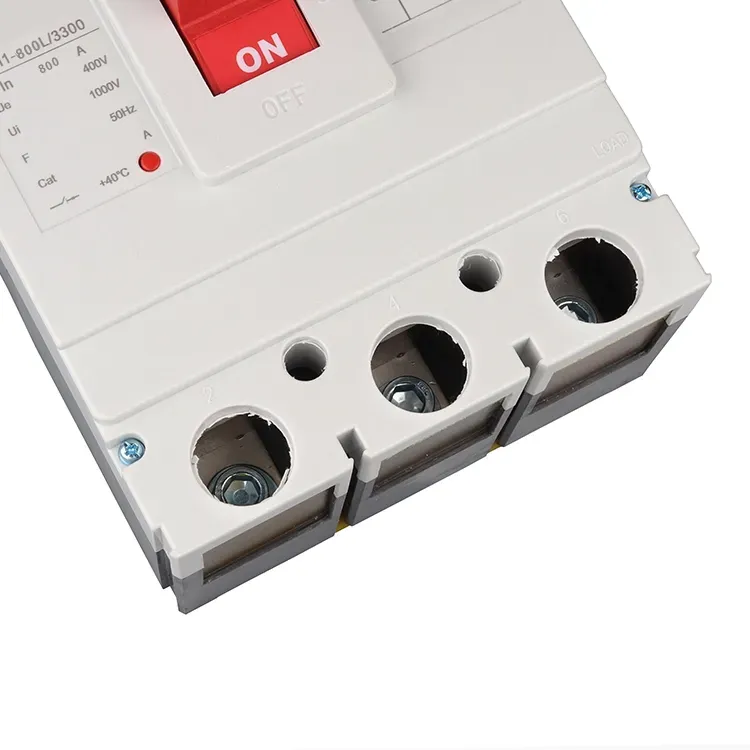

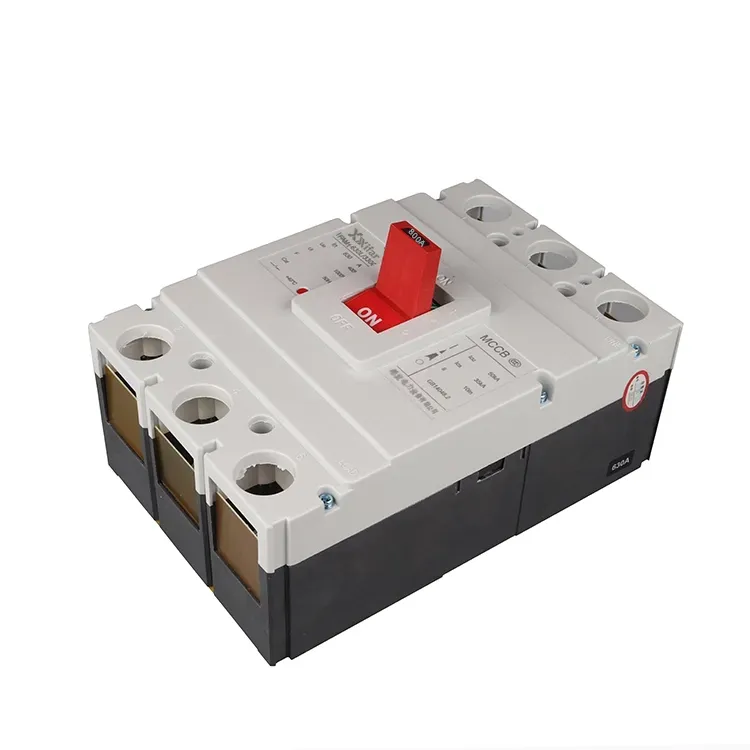

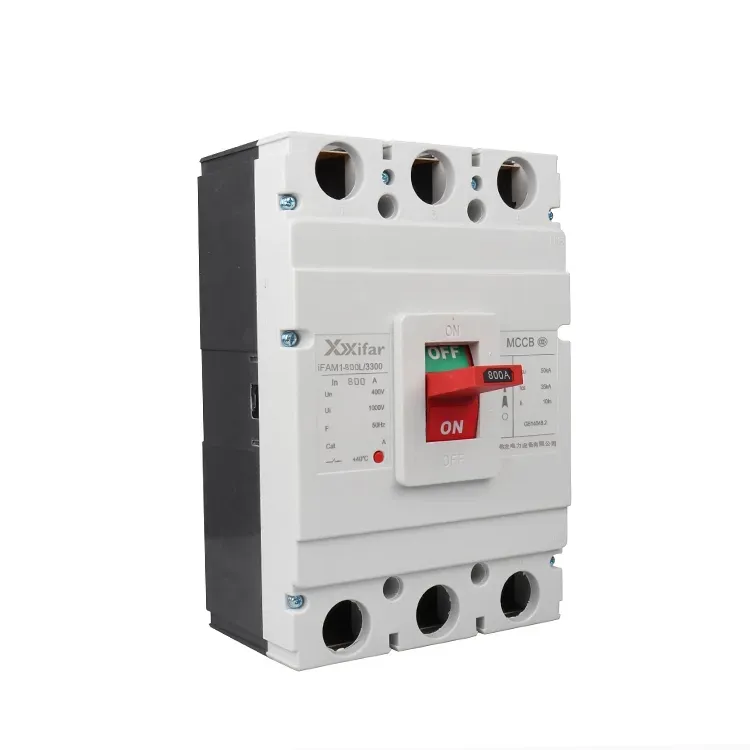

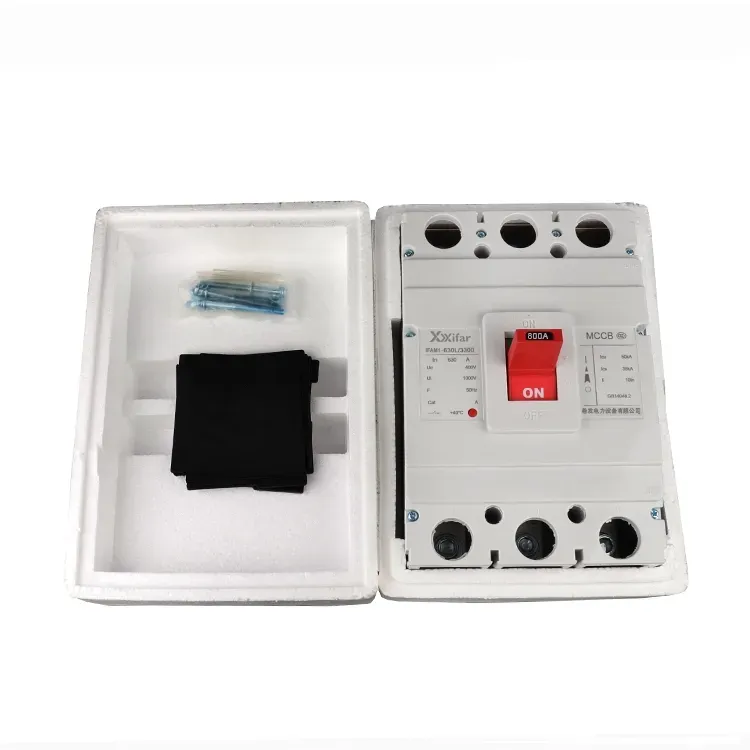

Interruttore automatico scatolato stampato elettrico a 4 poli da 800 Amp

Un interruttore automatico scatolato elettrico mccb a 4 poli da 800 A può equipaggiare uno sganciatore termomagnetico o uno sganciatore elettronico per soddisfare le diverse richieste del cliente. Inoltre, l'unità di espansione, come la bobina di sgancio per sottotensione, il dispositivo di corrente residua e l'unità di protezione del motore, consente a un interruttore automatico scatolato elettrico a 4 poli da 800 A di ottenere più funzioni per soddisfare la domanda dell'applicazione. La funzione di protezione dall'introduzione è mostrata come sotto.

Funzioni di protezione degli sganciatori magnetotermici:

1. Protezione da sovraccarico:

Quando la corrente del circuito supera il valore nominale, la striscia bimetallica di un interruttore automatico scatolato stampato elettrico a 4 poli da 800 A si riscalda e si piega, attivando il meccanismo di sgancio. Il tempo di intervento è inversamente proporzionale al quadrato della corrente.

2. Protezione da cortocircuito:

In caso di cortocircuito, un'elevata corrente di guasto genera una forza elettromagnetica che fa funzionare il meccanismo di sgancio quasi istantaneamente.

Pertanto, gli MCCB magnetotermici a 4 poli da 800 A forniscono in genere una protezione a due stadi, ovvero protezione con ritardo prolungato e protezione istantanea. Chiamato anche tipo non selettivo.

Funzioni di protezione degli sganciatori elettronici

1. Protezione da sovraccarico:

Un microprocessore su un interruttore automatico scatolato stampato elettrico a 4 poli da 800 A monitora e calcola continuamente la corrente del circuito per fornire una protezione accurata.

2. Protezione da cortocircuito:

Un ritardo preimpostato su un interruttore automatico scatolato stampato elettrico a 4 poli da 800 A viene applicato durante le condizioni di cortocircuito per ottenere la selettività.

3. Protezione da cortocircuito:

In condizioni di guasto gravi, l'interruttore automatico scatolato scatolato elettrico a 4 poli da 800 A scatta immediatamente per isolare il circuito.

4. Protezione dai guasti verso terra:

È progettato per rilevare e interrompere le correnti di guasto verso terra su un interruttore automatico scatolato elettrico mccb a 4 poli da 800 A.

Pertanto, un MCCB elettronico da 800 A 4P fornisce generalmente una protezione a quattro stadi, ovvero protezione con ritardo lungo, ritardo breve, protezione istantanea e protezione da guasto a terra. L'MCCB elettronico 800A 4P è anche chiamato MCCB di tipo selettivo.

Funzionalità di protezione aggiuntive:

1. Protezione da sottotensione:

Gli interruttori automatici scatolati elettrici mccb a 4 poli da 800 A possono anche essere dotati di uno sganciatore di minima tensione che fa scattare automaticamente l'interruttore automatico scatolato da 800 A quando la tensione di alimentazione scende al di sotto di una soglia definita.

2. Protezione corrente differenziale:

Alcune versioni, come i tipi con protezione dalle perdite, sono in grado di rilevare le dispersioni verso terra e fornire protezione contro le scosse elettriche.

3. Protezione del motore:

Gli MCCB di protezione del motore sono progettati specificamente per i circuiti del motore, spesso utilizzando caratteristiche di intervento di tipo D per sopportare elevate correnti di spunto durante l'avvio.

Parametro dell'interruttore automatico scatolato stampato mccb elettrico a 4 poli da 800 amp:
