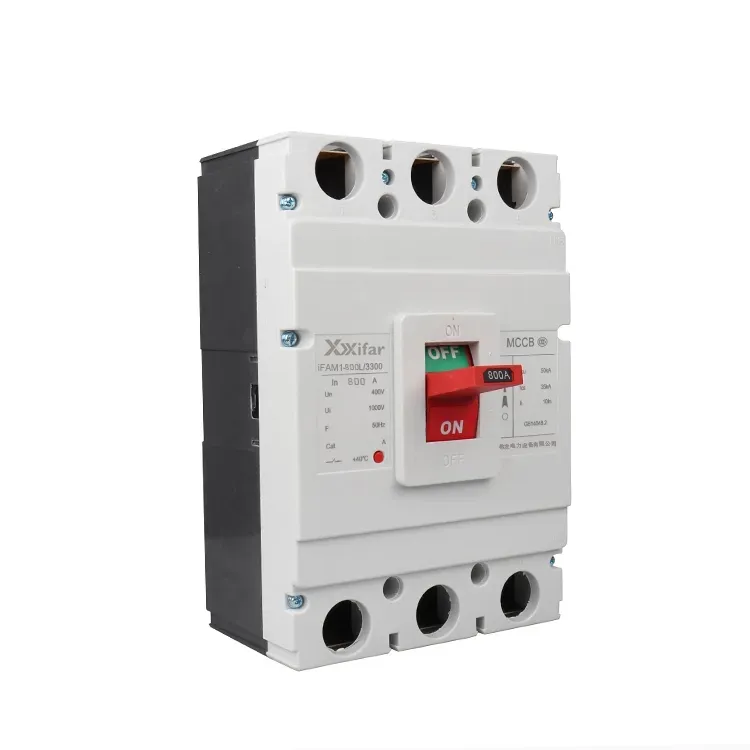

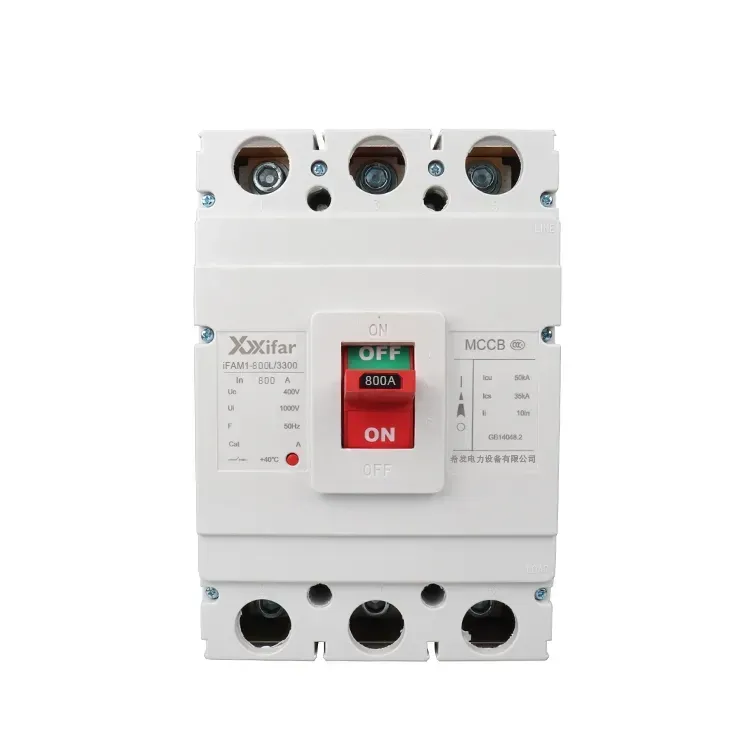

Interruttore automatico scatolato isolato 400v 800a

Un interruttore automatico scatolato isolato da 400 V 800 A MCCB è un tipo di interruttore automatico a bassa tensione dotato di un alloggiamento isolante stampato con isolamento in aria. È ampiamente utilizzato nei sistemi di distribuzione dell'energia per interrompere o isolare le correnti normali e le correnti di guasto entro l'intervallo nominale, garantendo la sicurezza delle linee e delle apparecchiature elettriche. la struttura interna di un interruttore automatico scatolato isolato da 400 V 800 A MCCB include in genere contatti mobili e fissi, un meccanismo operativo e sganciatori come sganciatori termici e magnetici. Questi componenti consentono all'interruttore automatico scatolato isolato da 400 V 800 A di fornire sia un lungo ritardo che una protezione istantanea. I tipi di intervento regolari di un interruttore automatico scatolato isolato da 400 V 800 A includono rilasci solo magnetici, magnetotermici ed elettronici.

Definizione di interruttore automatico scatolato

Un interruttore automatico scatolato isolato da 400 V 800 A MCCB è posizionato tra gli interruttori automatici miniaturizzati, chiamati anche MCB, e gli interruttori automatici in aria, chiamati ACB, in termini di capacità e applicazione. Un interruttore automatico scatolato isolato da 400 V copre generalmente un intervallo di corrente da 10 A a 1600 A. Con sganciatori termomagnetici o elettronici racchiusi in una custodia stampata, è adatto per la protezione e il controllo a vari livelli di un sistema di distribuzione elettrica a bassa tensione.

Interruttore automatico scatolato isolato Funzionalità e caratteristiche

Gli sganciatori magnetotermici combinano un elemento bimetallico per la protezione da sovraccarico con un meccanismo magnetico per la protezione da cortocircuito. Gli sganciatori elettronici, invece, consentono una regolazione più precisa delle impostazioni di protezione, generalmente entro un intervallo di tolleranza del 10%–20%. Sono particolarmente utili nei circuiti dei motori in cui l'interruttore automatico scatolato isolato da 400 V 800 A MCCB deve superare correnti di spunto elevate, con livelli di spunto magnetico spesso superiori a dieci volte la corrente nominale.

Interruttore automatico scatolato isolato Applicazioni

Gli interruttori automatici scatolati isolati stampati da 400 V 800 A possono essere utilizzati come alimentatori nei sistemi di distribuzione primaria, secondaria o terziaria e sono adatti anche come interruttori in entrata nei livelli secondario e terziario. Il loro potere di interruzione finale in cortocircuito, solitamente compreso tra 36 kA e 120 kA, è significativamente superiore a quello degli interruttori automatici miniaturizzati, che tipicamente è compreso tra 6 kA e 10 kA.

Considerazioni sulla scelta dell'interruttore automatico scatolato stampato

I fattori chiave nella scelta di un MCCB includono le dimensioni del telaio e la corrente nominale, come 100 A o 250 A, le impostazioni dello sganciatore, come Ir = 1,2 In o 5 In, il potere di interruzione e le caratteristiche della curva di intervento richieste, come le funzioni di ritardo lungo e breve.

Confronto tecnico dell'interruttore automatico scatolato

Gli interruttori automatici scatolati isolanti termomagnetici da 400 V 800 A hanno una struttura relativamente semplice ma una precisione inferiore, con tolleranze intorno al ±20%. Gli sganciatori elettronici, spesso basati sul rilevamento della bobina Rogowski, offrono precisione e compensazione della temperatura migliorate, che rendono gli interruttori automatici scatolati isolati da 400 V 800 A più adatti per circuiti critici o applicazioni che richiedono un coordinamento selettivo.

Parametro dell'interruttore automatico scatolato isolato modellato 400v 800a:
