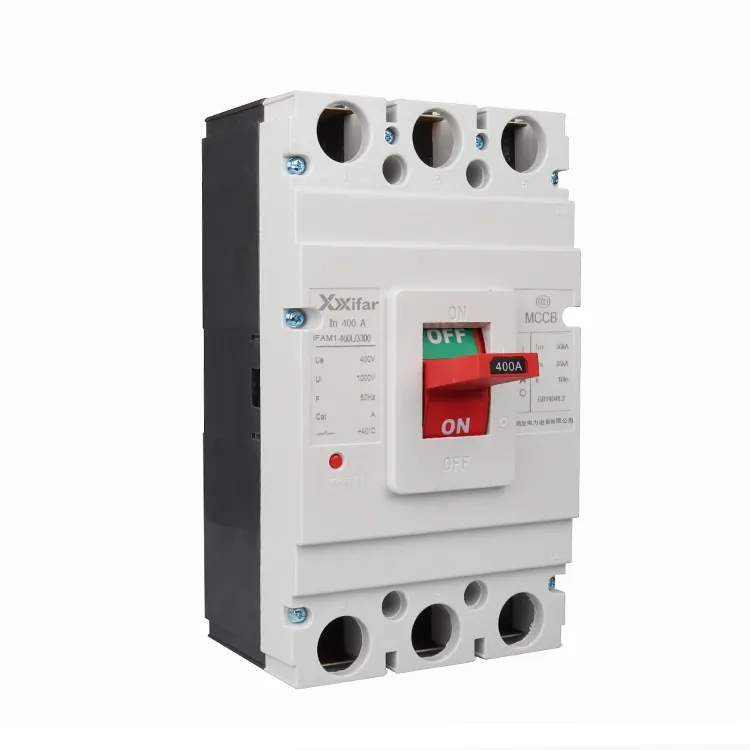

Interruttore automatico scatolato DC 250a 4p Mccb in elettrico

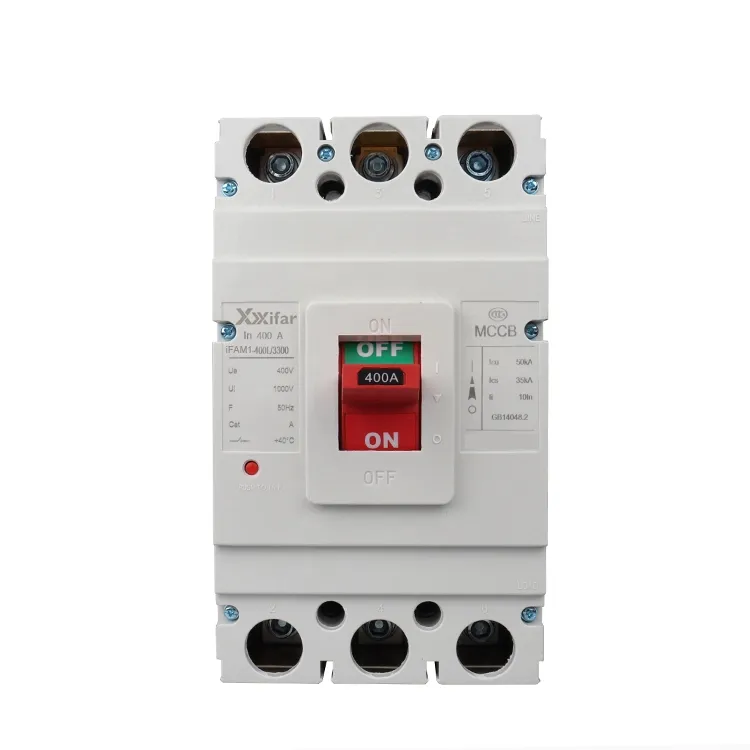

Interruttore automatico scatolato Dc 250a 4p mccb in componenti strutturali elettrici:

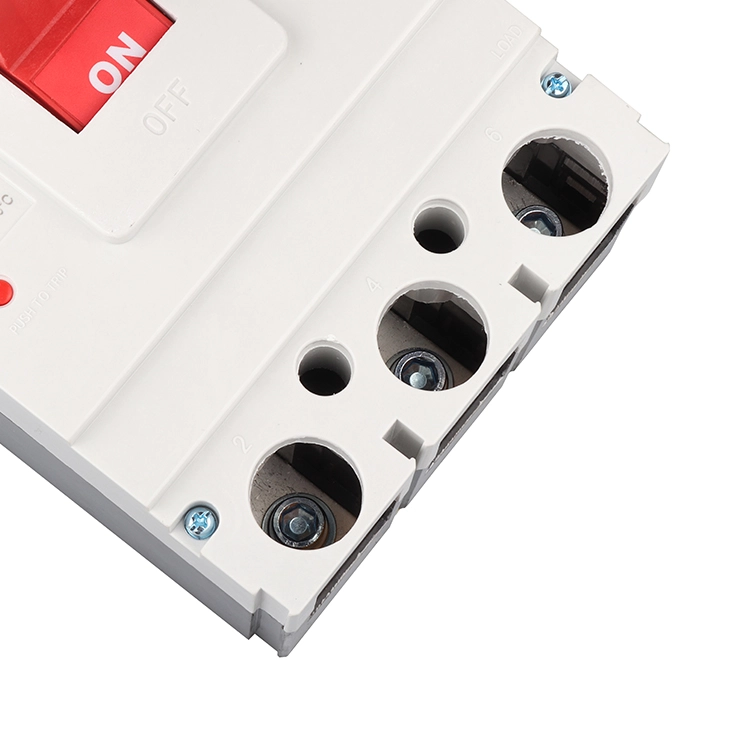

1. Sistema di contatto:

Il contatto di un gruppo interruttore automatico scatolato DC 250a 4p è costituito da contatti mobili e fissi realizzati in leghe a base di rame. Garantisce un equilibrio tra conduttività elettrica e durata meccanica. Le superfici dei contatti delle superfici di un interruttore automatico scatolato DC 250a 4p sono generalmente placcate in argento per ottenere prestazioni migliori in termini di potere di interruzione. In condizioni nominali, il sistema può raggiungere una vita meccanica superiore a 20.000 operazioni.

2. Camera di estinzione dell'arco:

La camera d'arco di un interruttore automatico scatolato DC 250a 4p mccb è dotata di una pila di piastre metalliche divisorie dell'arco che dividono l'arco in più archi più piccoli per aumentare la tensione dell'arco e accelerare l'estinzione. Nei modelli con prestazioni più elevate, la tecnologia di scoppio magnetico viene applicata su un interruttore automatico scatolato DC 250a 4p. La forza elettromagnetica spinge l'arco nello scivolo dell'arco, per consentire l'estinzione dell'arco entro circa 10 ms.

3. Meccanismo operativo:

un interruttore automatico scatolato DC 250a 4p mccb è opzionale dotato di una maniglia di azionamento manuale e di un driver motorizzato per il controllo remoto. Il meccanismo è progettato in conformità alla norma IEC 60947-2 per garantire prestazioni stabili in un intervallo di temperatura ambiente compreso tra -20°C e +40°C.

4. Meccanismo di intervento:

Il sistema di sgancio tipicamente combina la protezione termica e magnetica. Lo sganciatore termico utilizza una striscia bimetallica per fornire protezione da sovraccarico, che segue una caratteristica di corrente a tempo inverso. Lo sganciatore magnetico utilizza un meccanismo elettromagnetico a risposta rapida. Quando la corrente di cortocircuito raggiunge la soglia preimpostata, l'intervento può avvenire entro circa 5 ms.

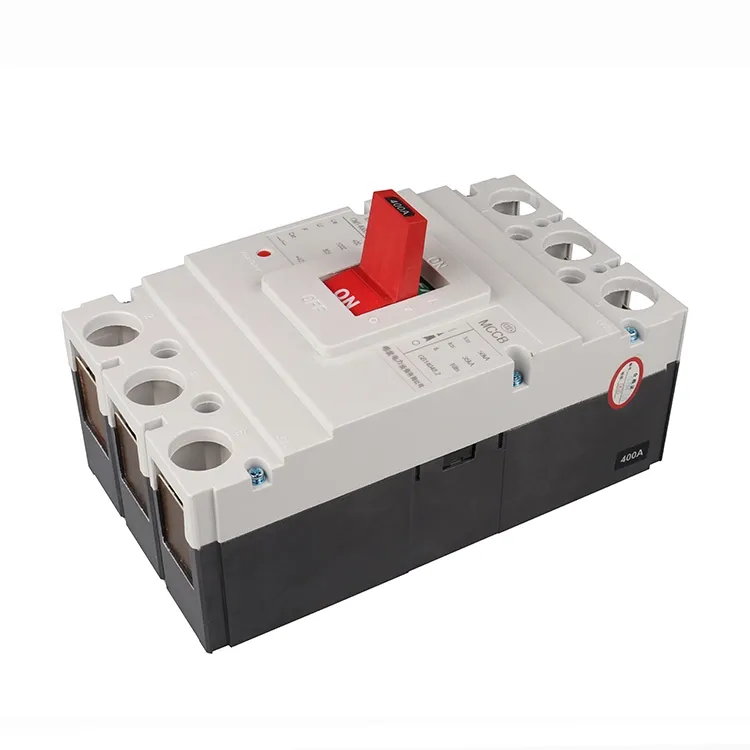

5. Custodia isolante stampata

L'involucro di un interruttore automatico scatolato DC 250a 4p mccb è realizzato in plastica termoindurente rinforzata con fibra di vetro, che soddisfa i requisiti ignifughi UL94 V-0. Il design di un interruttore automatico scatolato DC 250a 4p mccb è generalmente conforme alla protezione IP40, che impedisce l'ingresso di oggetti solidi di dimensioni superiori a 1 mm.

Interruttore automatico scatolato DC 250a 4p mccb nei parametri elettrici:

Parametri tecnici chiave di un interruttore automatico scatolato DC 250a 4p mccb nel settore elettrico:

1. Capacità di interruzione massima nominale in cortocircuito (Icu):

Icu rappresenta la corrente di cortocircuito massima che l'interruttore automatico scatolato DC 250a 4p può interrompere in condizioni estreme. I valori nominali comuni di Wenzhou XieFa Electic Power Equipment Co., Ltd includono 25 kA, 35 kA e 50 kA, testati in condizioni di basso fattore di potenza, che in genere è 0,2.

2. Capacità di interruzione nominale del servizio in cortocircuito (Ics)

Ics indica la capacità dell'interruttore automatico scatolato DC 250a 4p di interrompere ripetutamente le correnti di guasto. Gli MCCB degli interruttori automatici scatolati di Wenzhou XiFA Electic Power Equipment Co., Ltd raggiungono in genere un Ics pari ad almeno il 75% di Icu. Il test prevede più sequenze di interruzione a livelli di corrente specificati.

3. Prestazioni di limitazione della corrente

Grazie al design ottimizzato dei contatti e al controllo dell'arco, l'interruttore automatico scatolato da 250 A 4p di Wenzhou XiFa Electic Power Equipment Co., Ltd può limitare la corrente di cortocircuito di picco dal 50% al 70% circa. Ciò riduce significativamente lo stress meccanico e termico sul sistema di distribuzione dell'energia.

Caratteristiche di intervento Classificazione di un interruttore automatico scatolato 250a 4p:

Tipo A: da 2 a 3 × In: adatto per la protezione dei semiconduttori

Tipo B: da 3 a 5 × In: per uso generale, inclusa la protezione del personale

Tipo C: da 5 a 10 × In: circuiti di distribuzione standard

Tipo D: da 10 a 20 × In: carichi induttivi come trasformatori

Tipo K: da 8 a 14 × In: protezione motore dedicata
