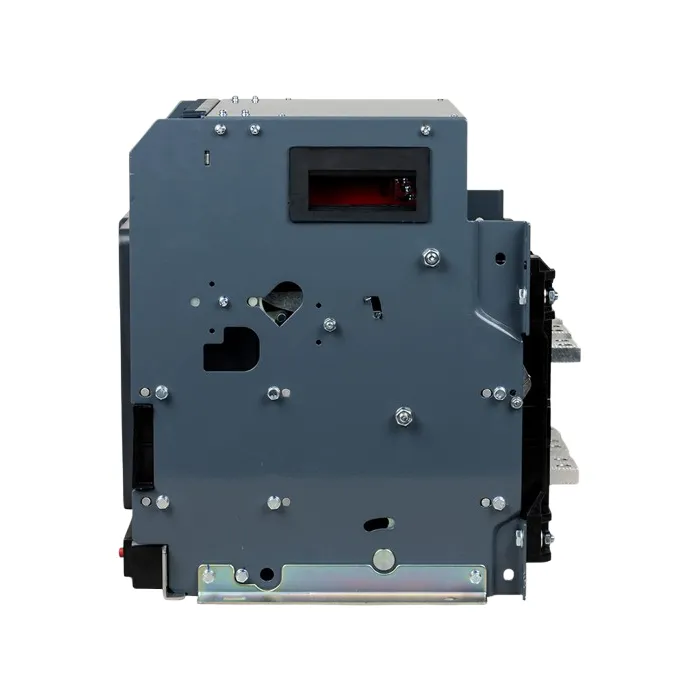

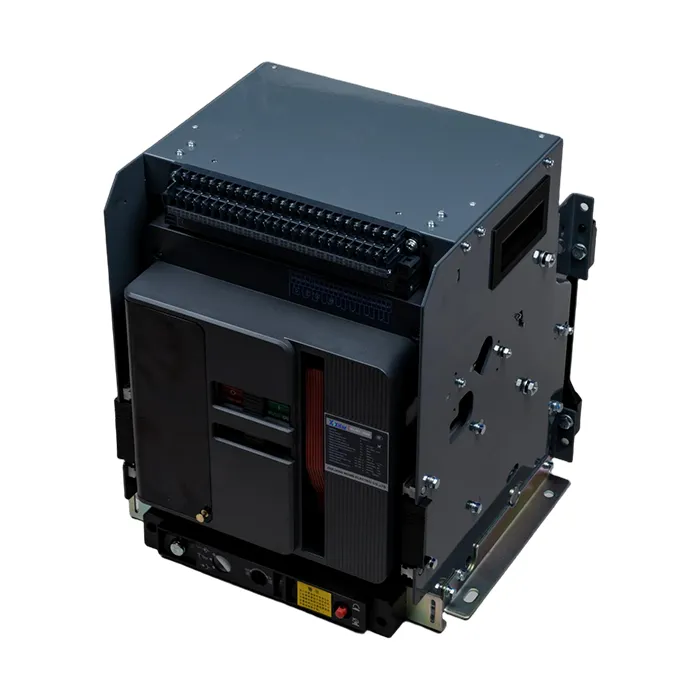

Interruttore Ckt Air Blast da 3200 Amp Acb

L'interruttore ad aria compressa ACB da 3200 A è un dispositivo di protezione principale nei sistemi di distribuzione a bassa tensione, che dimostra un'ampia applicabilità nei settori industriale, commerciale e delle infrastrutture. Beneficia degli eccellenti parametri prestazionali e del design modulare dell'interruttore ad aria compressa ACB da 3200 A.

La funzionalità può essere mostrata come segue:

1. Prestazioni elettriche

L'interruttore ACB Air blast ckt ha una corrente nominale di 3200 A ed è adatto per reti trifase CA 50 Hz con una tensione operativa nominale fino a 690 V. Il suo potere di interruzione varia da 65 kA a 100 kA, di cui l'interruttore aperto può gestire efficacemente le correnti di guasto di cortocircuito. Dotato di uno sganciatore intelligente, fornisce una protezione a quattro stadi tra cui ritardo lungo, ritardo breve, istantaneo e guasto a terra opzionale, con una precisione della soglia di protezione di ±5%.

2. Sistema di monitoraggio intelligente

Ciascun interruttore a getto d'aria ACB da 3200 A può personalizzare un modulo di comunicazione intelligente che supporta i protocolli Modbus-RTU o Profibus-DP. Può supportare il monitoraggio in tempo reale di oltre 20 parametri come corrente, tensione e fattore di potenza. Le forme d'onda dei guasti e i dati operativi possono essere analizzati tramite il pannello display a LED o tramite il software di gestione basato su PC.

Parametro di produzione:

Domande frequenti sul prodotto:

D: Con quale velocità l'interruttore ad aria compressa ACB da 3200 A risponde a un guasto?

R: L'interruttore ad aria compressa ACB da 3200 A è in grado di interrompere le correnti di guasto in pochi millisecondi, per ridurre al minimo i danni alle apparecchiature e ridurre i tempi di inattività nei sistemi critici.

D: Con quale frequenza è necessario sottoporre a manutenzione un interruttore ad aria compressa ACB da 3200 A?

R: Il programma di manutenzione preventiva di un interruttore ad aria compressa ACB da 3200 A può essere mostrato come segue:

1. Test di funzionamento meccanico: eseguire ogni 500 operazioni o ogni 12 mesi, a seconda di quale evento si verifica per primo.

2. Test di resistenza dei contatti: eseguire ogni 3 anni o dopo un'interruzione per cortocircuito.

3. Test di isolamento: In ambienti con umidità relativa superiore all'85%, eseguire ogni 6 mesi.

D: Quali condizioni di installazione dovrebbero essere considerate?

R: Le condizioni di installazione degli interruttori ad aria compressa da 3200 A ACB sono mostrate come segue:

1. La temperatura dell'aria ambiente non deve essere superiore a +40℃ e non inferiore a -5℃. La temperatura media giornaliera non può superare i +35℃.

2. Il luogo di installazione dovrà trovarsi ad un'altitudine pari o inferiore a 2000 metri. In caso contrario, il potere di interruzione potrebbe diminuire dell'1% per ogni 100 metri di dislivello.

3. Le condizioni atmosferiche sono a una temperatura ambiente di +40℃. l'umidità relativa non deve superare il 50%. Nel frattempo, a temperature più basse, sono consentiti livelli di umidità più elevati. Durante il mese più umido, la temperatura minima media mensile non supera i +25 ℃ e l'umidità relativa massima media mensile non supera il 90%, consentendo la formazione di condensa sulla superficie del prodotto a causa delle fluttuazioni di temperatura.
